Jak vybrat správnou přípojnici pro systémy vysokého a nízkého napětí?

Jak vybrat ten správný Sběrnice pro vysokonapěťové a nízkonapěťové systémy

Přímá odpověď: vyberte si svou přípojnici nejprve potvrzením napěťové třídy, poté dimenzováním pro trvalý proud a odolnost proti zkratu, výběrem materiálu vodiče a nakonec přizpůsobením izolace a krytu prostředí instalace. Ať už dokončujete návrh nízkonapěťové přípojnice pro komerční rozvaděč nebo specifikujete systém vysokonapěťových přípojnic pro rozvodnu, tyto čtyři kroky zabrání nejčastějším a nákladným chybám specifikace. Tato příručka pokrývá každý bod rozhodování konkrétními údaji a praktickými příklady.

Klasifikace napětí: Výchozí bod pro každé rozhodnutí o sběrnici

Před zvážením jakéhokoli jiného parametru musí být stanoveno provozní napětí systému. Klasifikace napětí definuje požadavky na izolaci, povrchové cesty, volné vzdálenosti a příslušné konstrukční nnebomy. Specifikace přípojnice bez potvrzení třídy napětí vede nejprve k podizolovaným konstrukcím nebo zbytečně překonstruovaným a těžkým sestavám.

Mezinárodně uznávaná klasifikace podle IEC 60038 rozděluje napájecí systémy do dvou hlavních kategorií relevantních pro konstrukci přípojnic:

• Nízké napětí (LV): Systémy pracující při nebo pod 1 000 V AC (nebo 1 500 V DC). Řídí se především IEC 61439-1/2 pro sestavy rozváděčů. Typické aplikace zahrnují rozvaděče, řídicí centra motorů, rozvodné desky a jednotky pro rozvod energie datových center.
• Střední napětí (MV): Systémy pracující mezi 1 kV a 36 kV AC. Řídí se normami IEC 62271-1 a IEC 62271-200 pro kovové rozvaděče. Typické aplikace zahrnují primární rozvodny, systémy sběru větrných a solárních farem, hlavní přívody průmyslových závodů a rozváděče s napájecími rozvody.

Technické důsledky této klasifikace jsou významné. Systém vysokonapěťových přípojnic při 12 kV musí odolat zkušebnímu napětí bleskového impulsu o hodnotě 75 kV BIL (základní úroveň izolace) podle IEC 62271-1, zatímco 690 V nízkonapěťová přípojnice je testována pouze na impuls 8 kV . Požadovaná povrchová vzdálenost pro systém 12 kV v prostředí stupně znečištění 3 je přibližně 300 mm fáze-zem , ve srovnání s pouze 25–32 mm pro zařízení NN 690 V. Tyto rozdíly jsou ve velikosti krytu měniče, výběru izolačního materiálu a rozteče přípojnic – což znamená, že rozhodnutí o napěťové třídě ovlivňuje prakticky každý parametr návrhu.

Jmenovitý trvalý proud a dimenzování průřezu

Po potvrzení napěťové třídy je dalším kritickým parametrem jmenovitý trvalý proud. Sběrnice musí přenášet maximální trvalý zatěžovací proud, aniž by překročila maximální povolenou teplotu vodiče – obvykle 90 °C pro izolované přípojnice a 105°C pro holé měděné přípojnice na šroubových kontaktních bodech podle IEC 61439 a IEC 62271-1.

Jmenovitý proud závisí na materiálu vodiče, ploše průřezu, ploše pro odvod tepla, okolní teplotě, ventilaci skříně a orientaci instalace. Referenční okolní teplota pro většinu norem IEC je 40 °C . Pro místa, kde okolní teplota pravidelně překračuje 40 °C – jako jsou poušť nebo tropické oblasti – musí být použit faktor snížení. Obecně platí, že každé zvýšení o 10 °C v okolní teplotě nad 40 °C vyžaduje přibližně 8–12% snížení trvalého jmenovitého proudu.

Níže uvedená tabulka uvádí orientační jmenovité hodnoty trvalého proudu pro měděné přípojnice při staardních okolních podmínkách, pokrývající řadu průřezů relevantních jak pro konstrukci nízkonapěťových přípojnic, tak pro aplikace systémů vysokonapěťových přípojnic:

Pro systémy vysokonapěťových přípojnic, proudová hustota se obvykle udržuje mezi 1,5 a 2,0 A/mm² aby uzavřené měděné přípojnice zůstaly v tepelných limitech. Překročení tohoto rozsahu bez ověřených tepelných zkoušek vede k urychlené degradaci izolace a kontaktní oxidaci na šroubových spojích.

Je důležité poznamenat, že tato hodnocení jsou orientační. Skutečná jmenovitá hodnota pro konkrétní sestavu musí být ověřena typovou zkouškou nebo ověřeným výpočtem podle IEC 61439-1 přílohy D pro systémy NN nebo tepelným modelováním podle IEC 62271-1 pro systémy VN. Neaplikujte katalogová hodnocení přímo na uzavřené instalace bez zohlednění tepelného snížení skříně.

Zkratový výdržný proud: Konstrukční parametr, o kterém nelze vyjednávat

Sběrnice, která je správně dimenzována pro trvalý proud, může během poruchy stále katastrofálně selhat, pokud je jmenovitá odolnost proti zkratu nedostatečná. Zkratový proud generuje dvě současná napětí: tepelné namáhání z ohřevu I²t a mechanické namáhání od elektromagnetických sil mezi sousedními vodiči.

Dimenzování tepelné odolnosti

Požadavek tepelné odolnosti je vyjádřen jako jmenovitý krátkodobý výdržný proud (Icw) po definovanou dobu – obvykle 1 sekunda pro zařízení vysokého napětí a 1 sekunda or 0.2 seconds pro nízkonapěťové sestavy podle IEC 61439. Typické hodnoty Icw se pohybují od 10 kA až 63 kA pro rozváděče vysokého napětí a od 10 kA až 100 kA pro nízkonapěťové sestavy.

Použití vzorce adiabatického ohřevu A = I × √t / K , kde K pro měď je přibližně 141 A·s^0,5/mm² a pro hliník přibližně 87 A·s^0,5/mm², systém s úrovní poruchy 40 kA po dobu 1 sekundy vyžaduje minimální průřez mědi přibližně 284 mm² . Pro poruchu 25 kA / 1 s je minimální průřez mědi přibližně 177 mm² . Vždy si ověřte, že vybraný průřez přípojnice vyhovuje úrovni poruchy ze studie zkratu systému – nikoli z obecné tabulky.

Elektromagnetická síla mezi paralelními vodiči

Při poruše špičkový zkratový proud (obvykle 2,5násobek RMS symetrického poruchového proudu pro asymetrickou špičku podle IEC 62271-100) generuje elektromagnetické síly mezi sousedními fázovými vodiči úměrné I²/d, kde d je vzdálenost vodičů. Při poruše 40 kA RMS se špičkou 100 kA zažijí dva paralelní vodiče vzdálené od sebe 150 mm na rozpětí 500 mm špičkovou sílu přibližně 6 700 N/m . Podpěry přípojnic, jmenovité hodnoty konzoly izolátoru a průřez vodičů musí být ověřeny proti této síle, aby se zabránilo mechanickému selhání během odstraňování závad.

Výběr materiálu vodiče: měď vs hliník

Volba mezi měděnými a hliníkovými vodiči ovlivňuje hustotu proudu, hmotnost, spolehlivost spoje a požadavky na dlouhodobou údržbu. Oba materiály se používají v systémech vysokonapěťových přípojnic a v konstrukci přípojnic nízkého napětí, ale jejich příslušné síly vyhovují různým aplikačním kontextům.

Měděné přípojnice

Elektrolytická houževnatá smolná měď (označení C11000 nebo Cu-ETP) dosahuje elektrické vodivosti ~100% IACS . Jeho vysoká vodivost umožňuje kompaktní průřezy, což je kritické u prostorově omezených rozváděčových sestav. Měď také vykazuje vynikající odolnost proti oxidaci na kontaktních plochách, nižší kontaktní odpor na šroubových spojích po dobu životnosti a lepší mechanickou odolnost proti tečení při trvalé upínací síle šroubu ve srovnání s hliníkem. Z těchto důvodů je měď výchozím materiálem vodiče vnitřní vysokonapěťové rozváděče, nízkonapěťové rozvaděče a motorová řídicí centra kde je omezený prostor skříně a spolehlivost spojů po dobu 30 let životnosti je prvořadá.

Hliníkové přípojnice

Vodiče z hliníkové slitiny (typicky 1350-H19 pro elektrickou třídu nebo 6063-T6 pro konstrukční aplikace sběrnic) dosahují přibližně 61% vodivost IACS — což znamená, že hliníková přípojnice vyžaduje zhruba o 64 % větší plocha průřezu než měděná sběrnice pro přenos stejného proudu. Hliník má však hustotu přibližně 2,7 g/cm³ ve srovnání s mědí 8,9 g/cm³ , což hliníku poskytuje významnou hmotnostní výhodu pro dlouhodobé systémy sběrnic a venkovní konstrukce rozvoden. Hliníková přípojnice o rozměrech 150 mm × 10 mm váží přibližně 4,1 kg/m ve srovnání s přibližně 13,4 kg/m pro měděnou tyč o ekvivalentní proudové kapacitě. U konstrukcí venkovních autobusů, kde je cílem konstrukčního návrhu snížit zatížení izolátorů a portálů, je často praktičtější volbou hliník.

Když jsou hliníkové přípojnice přišroubovány k měděným koncovkám zařízení – jako jsou pouzdra transformátoru nebo podložky vypínače – jsou povinné bimetalové přechodové konektory a vodivá spojovací směs, aby se zabránilo galvanické korozi a udržoval se nízký přechodový odpor v průběhu času.

Výběr izolace pro nízkonapěťové a vysokonapěťové aplikace

Výběr izolace je jedním z nejdůležitějších rozhodnutí ve specifikaci přípojnic. Poruchy izolace představují významnou část přerušení provozu rozváděčů a bezpečnostních incidentů. Správný izolační systém musí odpovídat provoznímu napětí, okolnímu prostředí, tepelné třídě a fyzickému tvaru sestavy přípojnic.

Nízkonapěťové izolační systémy

Pro provedení nízkonapěťových přípojnic pro napětí do 1 000 V AC jsou nejčastěji specifikovány následující izolační systémy:

• PVC návlek: Standard pro systémy 690 V AC; dimenzováno na 70 °C nebo 105 °C v závislosti na jakosti. Nízká cena a snadná aplikace. Vhodné pro čisté vnitřní prostředí se střední vlhkostí.
• Teplem smrštitelné polyolefinové hadičky: Poskytuje přizpůsobivou izolační vrstvu odolnou proti vlhkosti; dimenzované na 600 V až 1 kV; k dispozici ve dvoustěnných verzích s vnitřním lepicím tmelem pro lepší ochranu životního prostředí při krytí IP54 nebo vyšším.
• Epoxidový práškový nátěr: Aplikuje se elektrostaticky a vytvrzuje k vytvoření tvrdého, rovnoměrného povlaku s dielektrickou pevností přibližně 20–25 kV/mm . Poskytuje jak elektrickou izolaci, tak mechanickou ochranu povrchu. Široce se používá pro ploché přípojnice v kompaktních rozváděčových sestavách.
• Vzduchová izolace s fázovými bariérami: U přípojnic v rámci sestav uzavřených v kovu poskytují mezifázové a mezifázové izolační bariéry (typicky vyrobené z polyesterové nebo polykarbonátové desky vyztužené sklem) požadované vůle bez použití izolace přímo na vodič. Tento přístup je běžný u velkých rozvaděčů NN, kde může být nutné přípojnice zkontrolovat nebo znovu utáhnout za provozu.

Vysokonapěťové izolační systémy

Systém vysokonapěťových přípojnic vyžaduje podstatně robustnější izolaci. Při 12 kV je provozní napětí mezi fází a zemí přibližně 6,9 kV RMS a systém musí odolat bleskovému impulsu 75 kV a a Zkušební napětí napájecí frekvence 28 kV podle IEC 62271-1.

• Izolace z lité epoxidové pryskyřice: Používá se v plně izolovaných a stíněných (FIS) systémech sběrnicových kanálů pro 12–36 kV. Celá přípojnice je zalita v litém epoxidu, což eliminuje vzduchové mezery a poskytuje spolehlivý výkon v prostředí s vysokou vlhkostí, znečištěním nebo kondenzací. Zvláště vhodné pro pobřežní průmyslové areály a aplikace v podzemních rozvodnách.
• Izolace ze zesíťovaného polyetylenu (XLPE): Aplikuje se na prefabrikované vysokonapěťové vedení. Určeno pro trvalé provozní teploty až 90°C a short-circuit temperatures up to 250 °C . Poskytuje dobrou odolnost proti vlhkosti a mechanickou flexibilitu pro instalace s omezeným prostorem pro vedení.
• Vzduchová izolace s pevnými distančními vložkami: Tradiční přístup v rozváděčích s kovovým pláštěm a krytem. Vůle mezi fázemi a zeměmi a fázemi jsou udržovány epoxidovými pryskyřicemi nebo porcelánovými podpůrnými izolátory. Povrchové vzdálenosti musí splňovat požadavky IEC 60071 pro úroveň znečištění lokality – při stupni znečištění 3 minimálně 25 mm na kV je vyžadována fáze-země.
• Izolace plynu SF6: Používá se v plynem izolovaných rozváděčích (GIS), kde je celý systém přípojnic uzavřen v uzemněné kovové skříni naplněné plynem SF6 při absolutním tlaku přibližně 3–5 bar. SF6 má přibližně dielektrickou pevnost 2,5krát více než vzduch při atmosférickém tlaku, což umožňuje dramaticky zmenšené rozměry krytu. Tento přístup se používá tam, kde je prostor velmi omezený, jako jsou městské podzemní rozvodny a rozvodny plošin na moři.

Typ krytu, IP hodnocení a tepelné snížení

Kryt systému přípojnic má přímý vliv na dosažitelný jmenovitý proud. Vyšší stupně krytí IP omezují proudění vzduchu skrz kryt, snižují odvod tepla prouděním z povrchu přípojnice a vyžadují, aby přípojnice byla snížena ze své jmenovité hodnoty pro venkovní použití.

Jako praktický průvodce pro snížení jmenovitého proudu na přiložené přípojnici na základě třídy IP:

• IP31 / IP42 (standardní vnitřní rozvaděč): Minimální omezení přirozeného větrání. Faktor snížení výkonu přibližně 0,90–1,00 vzhledem k hodnocení pod širým nebem.
• IP54 (odolné proti prachu a stříkající vodě): Snížené ventilační otvory. Typický faktor snížení 0,85–0,90 , což představuje 10–15% snížení aktuální kapacity.
• IP65 / IP66 (plně utěsněno): Žádné ventilační otvory; odvod tepla omezený na vedení stěnami krytu. Obvykle faktor snížení 0,75–0,85 . U vysokoproudých přípojnic v krytech IP65 může být vyžadováno chlazení nuceným vzduchem nebo kapalinou chlazená přípojnice, aby se přípojnice udržela v teplotních limitech.
• NEMA 4X (utěsněno odolné proti korozi): Podobné tepelné omezení jako IP66. Běžně specifikovaný pro potravinářské, farmaceutické a námořní aplikace, kde je vyžadováno smývání a chemická odolnost.

Při najímání dodavatele vysokonapěťových přípojnic pro projekt zahrnující krytí IP54 nebo vyšší uveďte ve fázi dotazu stupeň krytí IP krytu a vnitřní objem, aby dodavatel mohl zahrnout správný faktor snížení do svých výpočtů aktuálního hodnocení. Zpětné použití snížení výkonu po specifikaci přípojnice často vede k podhodnoceným sestavám, které selžou při typovém testování.

Konfigurace přípojnic: plochý, trubkový a sběrnicový formát

Přípojnice jsou k dispozici v několika fyzických formátech, z nichž každá je vhodná pro různé třídy napětí, proudové rozsahy a způsoby instalace. Pochopení rozdílů umožňuje, aby byl správný formát specifikován od samého počátku, spíše než upravován po stanovení rozvržení rozváděče.

Plochý obdélníkový bar

Nejpoužívanější formát pro návrh přípojnic nízkého napětí. Dostupné v šířkách od 12 mm do 200 mm a tloušťkách od 3 mm do 20 mm v mědi nebo hliníku. Více plochých tyčí lze naskládat paralelně pro zvýšení jmenovitého proudu – běžný přístup u vysokoproudých rozváděčů NN, kde je prostor v jednom rozměru omezený. Například dvě měděné tyče 100 mm × 10 mm paralelně mohou nést přibližně 3 600–4 400 A , účinně zdvojnásobuje hodnocení jedné tyče s mírným zvýšením výšky sestavy.

Trubková kulatá tyč

Kulaté trubkové vodiče (typicky hliníková slitina 6063-T6 nebo 6101-T61 nebo měď C11000) jsou standardním formátem pro venkovní systémy vysokonapěťových přípojnic ve vzduchem izolovaných rozvodnách. Trubkový profil maximalizuje poměr povrchové plochy k hmotnosti pro rozptyl tepla, poskytuje vysoký modul průřezu na jednotku hmotnosti pro rozpětí mezi podpůrnými izolátory a při napětích nad 66 kV hladký kulatý povrch snižuje vznik koróny prostřednictvím rovnoměrného rozložení elektrického pole. Trubkové přípojnice pro aplikace rozvoden 110–500 kV se obvykle pohybují od Vnější průměr 80 mm až 200 mm s tloušťkou stěny 6–15 mm.

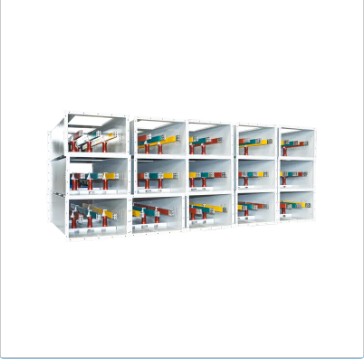

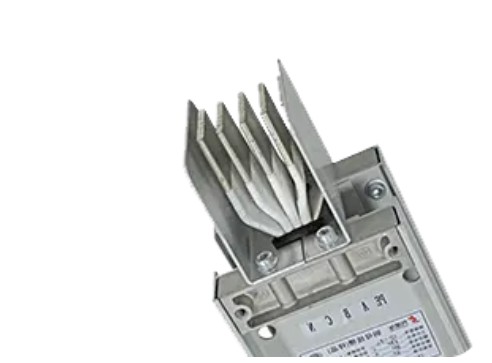

Busduct (Busway)

Prefabrikované přípojnicové systémy se skládají z plochých nebo trubkových přípojnic uzavřených v továrně smontovaném kovovém krytu, k dispozici v hodnotách od přibližně 400 A až 6 300 A pro aplikace NN a až 40 kA pro připojení generátoru a transformátoru. Busduct nabízí výhody konzistentních továrně ověřených jmenovitých proudů, továrně aplikované izolace a fázové bariéry a rychlé instalace na místě ve srovnání s přípojnicemi vyrobenými na místě. Pro středněnapěťové aplikace se používá litá pryskyřice izolovaná sběrnice dimenzovaná na 12–36 kV v situacích, kdy by alternativa kabelu vyžadovala nepraktický počet paralelních kabelů a kde je potřeba kompaktní, kontrolovatelná trasa.

Platné normy a požadavky na shodu

Shoda s příslušnou normou je požadavkem schválení projektu, nikoli volitelným zvýšením kvality. Norma, kterou se řídí sestava přípojnic, určuje typové zkoušky, které musí být svědky, rutinní zkoušky požadované na každé jednotce a dokumentaci, kterou bude koncový uživatel nebo orgán s jurisdikcí (AHJ) vyžadovat pro schválení uvedení do provozu.

• IEC 61439-1 a IEC 61439-2: Zakryjte nízkonapěťové rozváděče a sestavy řídicích zařízení. IEC 61439-1 je norma obecných pravidel; IEC 61439-2 se týká výkonových spínacích a řídicích sestav (PSC-sestavy). Typové testy zahrnují ověření nárůstu teploty, odolnosti proti zkratu, dielektrické odolnosti a testování stupně krytí (IP).
• IEC 62271-1 a IEC 62271-200: Kryt vysokonapěťových spínacích a řídicích zařízení. IEC 62271-200 se specificky zabývá kovovými střídavými rozvaděči od 1 kV do 52 kV, včetně typových testů pro klasifikaci vnitřního oblouku (IAC) – stále více požadovaná specifikace pro ochranu personálu v obsazených rozvodnách. Hodnocení IAC AFLR 16 kA po dobu 1 sekundy or 25 kA po dobu 1 sekundy jsou běžně specifikovány pro vnitřní VN rozváděče v komerčních a průmyslových projektech.
• UL 857 (autobusy): Severoamerický standard pro sběrnicové systémy do 600 V AC, 6 000 A. Vyžaduje se pro projekty ve Spojených státech a Kanadě, kde se sběrnicové vedení používá pro rozvod energie v budovách nebo průmyslových závodech.
• GB/T 5585.1 / 5585.2: Čínské národní normy pro měděné a hliníkové přípojnice pro elektrické účely. Vyžadováno pro projekty v Číně a relevantní při získávání zdrojů od dodavatele přípojnic středního nízkého napětí, který vyrábí podle čínských národních norem.
• IEEE Std 605: Průvodce IEEE pro návrh sběrnic ve vzduchem izolovaných rozvodnách. Poskytuje metodiku výpočtu pro jmenovitý proud, zkratovou sílu a návrh mechanického rozpětí trubkových a plochých přípojnicových systémů ve venkovních konstrukcích rozvoden. Široce se používá v severoamerických projektech veřejných služeb a pro projekty v regionech, kde jsou smluvním základem spíše normy IEEE než IEC.

Při zasílání dotazů na dodavatele přípojnic středního nízkého napětí uveďte řídící normu, požadované důkazy o typové zkoušce a zda jsou přijatelné svědecké zkoušky třetí stranou nebo certifikované zkušební protokoly třetí strany. U projektů kritické infrastruktury, specifikování originálních certifikátů typových zkoušek z akreditovaných zkušebních laboratoří (KEMA, CESI, CPRI nebo ekvivalentní), spíše než prohlášení o zkouškách pouze od výrobce, podstatně snižuje riziko projektu.

Environmentální a místní aspekty

Podmínky prostředí v místě instalace ovlivňují výběr materiálu přípojnice, typ izolace, povrchovou úpravu a intervaly údržby. Nerespektování podmínek na místě ve fázi specifikace má za následek předčasnou degradaci izolace, zrychlenou korozi šroubových spojů a zkrácení životnosti.

Okolní teplota a nadmořská výška

Pro stránky výše 1 000 m nadmořské výšky Hustota vzduchu klesá as tím i dielektrická pevnost vzduchu a účinnost konvekčního chlazení. IEC 62271-1 vyžaduje korekci jak dielektrických zkušebních napětí, tak jmenovitého proudu pro nadmořskou výšku nad 1 000 m. Místo ve výšce 2 000 m vyžaduje korekční faktor nadmořské výšky přibližně 0,94 aplikované na jmenovité dielektrické výdržné napětí , což znamená, že zařízení dimenzované na výkonovou frekvenci 28 kV na hladině moře musí být znovu ověřeno při snížené hustotě vzduchu v nadmořské výšce. Aktuální snížení cca 5 % na 1 000 m nad 1 000 m je široce používaný odhad výchozího bodu až do podrobného tepelného výpočtu.

Korozní prostředí

Korozní kategorie místa instalace podle ISO 9223 řídí požadovanou povrchovou ochranu vodičů přípojnic, nosného hardwaru a krytů. Pro místa v kategorii koroze C3 (střední – městská průmyslová vnitrozemí) nebo nižší jsou obvykle postačující standardní měděné nebo eloxované hliníkové přípojnice s vodivou spojovací směsí na šroubových spojích. Pro C4 (vysoká – pobřežní průmysl) nebo C5-M (velmi vysoká – námořní offshore) je vyžadováno pocínování nebo stříbření na všech kontaktních zónách, tvrdé eloxování hliníkových povrchů a nerezové nebo žárově pozinkované nosné prvky. V prostředí petrochemických a chemických závodů je třeba věnovat další pozornost odolnosti vůči specifickým procesním chemikáliím, což může vyžadovat specifikaci materiálů krytu a sloučenin těsnění odolných vůči sirovodíku, chlóru nebo čpavku podle potřeby.

Požadavky na seismické zóny

U vysokonapěťových přípojnicových systémů instalovaných v seismické zóně 2 nebo vyšší (podle IBC nebo ekvivalentního národního předpisu) musí být nosná konstrukce přípojnic, jmenovité hodnoty konzoly izolátoru a ukotvení krytu ověřeny podle projektovaného zemního zrychlení zemětřesení. Projektová specifikace může vyžadovat seismickou kvalifikaci podle IEEE 693 (pro rozvodny energetického sektoru) nebo IEC 62271-300 (pro vnitřní rozvaděče). Ve vysoce seismických zónách jsou flexibilní spojení mezi sekcemi přípojnic a mezi přípojnicemi a vývody zařízení zvláště důležitá, aby se zabránilo poškození způsobenému rozdílným pohybem během otřesů země.

Hodnocení dodavatele vysokonapěťových přípojnic

Technická specifikace systému přípojnic je pouze tak spolehlivá jako výrobní procesy a procesy kontroly kvality dodavatele, který je vyrábí. Výběr schopného a transparentního dodavatele vysokonapěťových přípojnic středního napětí je nedílnou součástí procesu nákupu, nikoli druhotným hlediskem.

• Dokumentace typové zkoušky: Vyžádejte si originální certifikáty typové zkoušky – nejen odkazy na zkušební protokoly – týkající se nárůstu teploty, odolnosti proti zkratu, dielektrického výkonu a stupně ochrany pro konkrétní jmenovitý proud a třídu napětí dodávaného systému přípojnic. Certifikáty by měly identifikovat testovací laboratoř, datum testu a přesnou konfiguraci testovaného produktu.
• Certifikace materiálu a sledovatelnost: Dodavatel by měl pro každou výrobní šarži poskytnout osvědčení o zkoušce frézy potvrzující jakost slitiny vodičů, temperaci, chemické složení a elektrickou vodivost. Pro měď potvrďte C11000 (Cu-ETP) nebo ekvivalent; pro hliník potvrďte 1350-H19, 6063-T6 nebo 6101-T61 podle potřeby.
• Rozměrová konzistence: Vyžádejte si záznamy o rozměrové kontrole nebo zprávy o kontrole prvního výrobku (FAI), které potvrzují, že průřez, přímost a umístění otvoru (u předvrtaných tyčí) jsou v rámci specifikované tolerance. Tolerance šířky a tloušťky ±0,5 mm nebo lepší jsou typické pro přesné přípojnice rozváděčů.
• Možnost povrchové úpravy: Potvrďte, zda je pocínování, stříbření nebo tvrdé eloxování prováděno interně nebo subdodavatelsky. Vlastní povrchová úprava poskytuje dodavateli přímou kontrolu nad tloušťkou pokovování, adhezí a pokrytím – významná kvalitativní výhoda oproti subdodavatelskému zpracování.
• Systém řízení kvality: Základem je certifikace ISO 9001. U projektů veřejných služeb a kritické infrastruktury si vyžádejte doklady o nedávných zákaznických auditech, četnosti zpráv o neshodě (NCR) a záznamy o nápravných opatřeních. Dodavatel ochotný sdílet údaje o kvalitě výkonu poskytuje větší jistotu než ten, který může nabídnout pouze číslo certifikátu.
• Dodací lhůta a spolehlivost dodání: Potvrďte dodací lhůty pro konkrétní slitinu, požadovaný průřez a zpracování s přidanou hodnotou (řezání, vrtání, pokovování). U komponentů přípojnic kritických pro projekt požádejte o důkazy o včasném dodání a objasněte přístup dodavatele k řízení dostupnosti surovin v obdobích omezení dodavatelského řetězce.

Postupy instalace a údržby, které chrání dlouhodobý výkon

Správně specifikovaný přípojnicový systém může stále nedostatečný výkon, pokud jsou postupy instalace a údržby nedostatečné. Nejčastějšími příčinami degradace přípojnic souvisejícími s instalací jsou špatně připravené šroubové spoje, nesprávný utahovací moment šroubů a nevhodná tepelná roztažnost.

Příprava šroubového spoje a utahovací moment

U každého šroubového připojení přípojnice očistěte obě kontaktní plochy až na lesklý kov pomocí drátěného kartáče z nerezové oceli bezprostředně před montáží. Na oba povrchy naneste vodivou spárovací hmotu (na bázi zinku na hliník, na bázi ropy na měď). Utáhněte šrouby na výrobcem specifikovaný moment – obvykle 20–30 Nm pro šrouby M10 a 40–60 Nm pro šrouby M12 ve spojení měď-měď. Použijte pružné podložky Belleville pod hlavy šroubů a matice u všech hliníkových přípojnic, abyste kompenzovali uvolnění hliníku při tečení, ke kterému dochází při trvalém tlakovém zatížení při zvýšených teplotách.

Řízení tepelné expanze

Měď má koeficient tepelné roztažnosti přibližně 17 x 10⁻⁶/°C ; přibližně hliník 23 x 10⁻⁶/°C . Na 20metrovém hliníkovém autobusu změna teploty o 70 °C – z chladného prostředí během uvádění do provozu na letní provozní teplotu při plném zatížení – produkuje přibližně 32 mm lineární expanze . Pokud tomuto pohybu nevyhovují posuvné nosné svorky a pružné kompenzátory ve vhodných intervalech, výsledné tlakové napětí způsobí vyboulení vodiče, poškození podpěrných izolátorů a postupné uvolňování šroubových spojů. Pružné dilatační spáry by měly být instalovány v intervalech nepřesahujících 30–40 metrů na přímých trasách autobusů a při každém připojení k terminálům pevných zařízení.

Termografická kontrola

Infračervené termografické průzkumy šroubových spojů přípojnic při provozním zatížení jsou nákladově nejefektivnějším nástrojem údržby pro identifikaci vyvíjejících se vysoce odolných spojů dříve, než způsobí tepelné poškození nebo přerušení provozu. U vysokonapěťových přípojnicových systémů a vysokoproudých nízkonapěťových sestav by měla být provedena termografická kontrola při uvádění do provozu a opakována v intervalech ne více než 12 měsíců pro kritické obvody. Společný běh více než 10°C nad sousedními spoji při ekvivalentním zatížení indikuje zvýšený přechodový odpor vyžadující vyšetření a nápravu.
