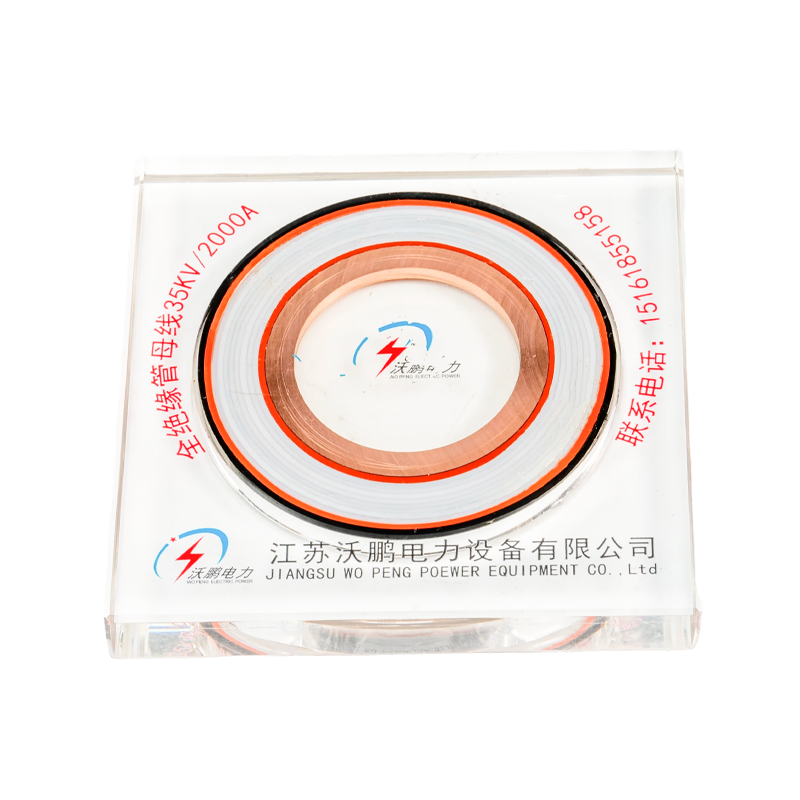

PTFE trubková sběrnice
Trubková přípojnice WOPENG PTFE je speciálně navržena pro extrémní prostředí. Jeho hlavní izolace využívá přesné mechanické vinutí polytetrafluorethylenového (PTFE) filmu se silikonovým olejem naneseným mezi vrstvy, aby se vytvořil hustý, bezplynný souvislý izolátor. Výrobek obsahuje ne méně než 5 kapacitních stínění (včetně nulového stínění, třídícího stínění a zemnícího stínění) a je vybaven nástavci tečení ze silikonové pryže pro dosažení optimalizovaného rozložení elektrického pole a zvýšeného tečení. Nabízí vynikající odolnost proti korozi a vynikající toleranci vůči vysokým/nízkým teplotám, s rozsahem provozních teplot -60 °C až 250 °C a krytím dosahujícím IP68.
- Podrobnosti o produktu
- Vlastnosti
- Kontaktujte nás
Technické výhody
Teplotní odolnost: Rozsah provozních teplot od -60°C do 250°C.
Odolnost proti korozi: Odolává kyselinám, zásadám, solné mlze a organickým rozpouštědlům.
Mazací vlastnosti: Extrémně nízký koeficient tření PTFE trubkové přípojnice, snižující mechanické namáhání.
Vysoká dielektrická pevnost: Nízká dielektrická konstanta, minimální dielektrické ztráty a stabilní izolační výkon.

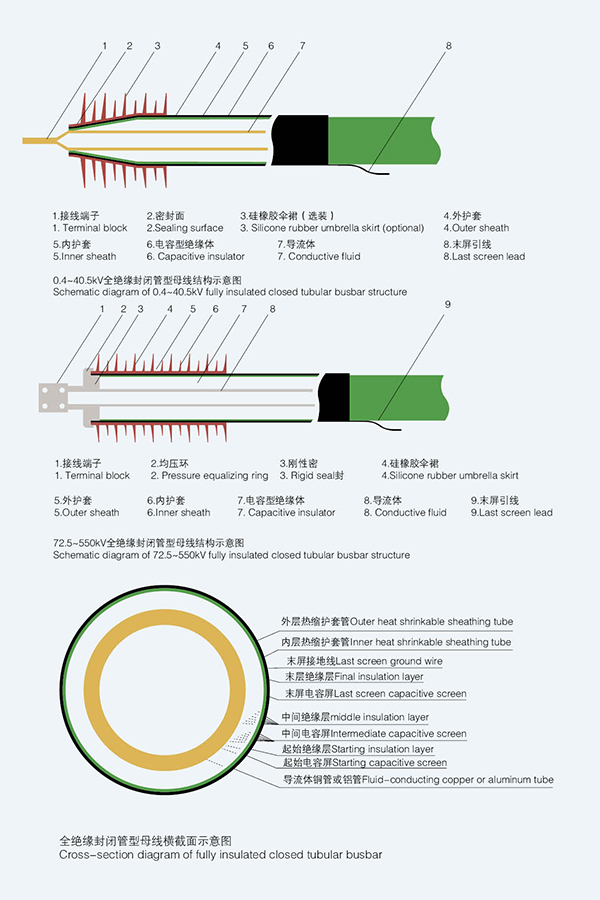

| Schéma struktury přípojnic s izolovanou trubkou (proces polytetraoxyethylenu) |
 |

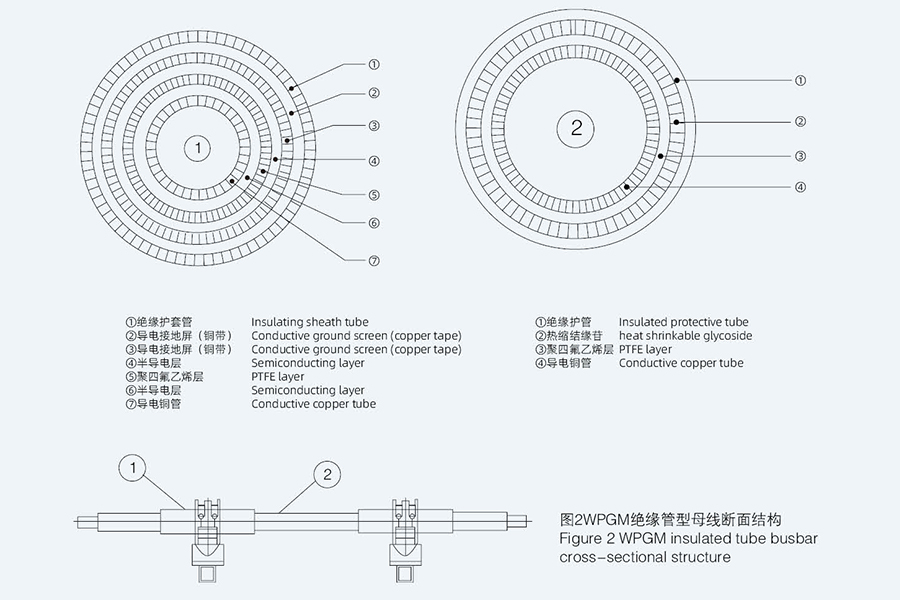

| Struktura průřezu trubkové přípojnice izolované GM je znázorněna na obrázku 2. Model: GMn/n |
 |
 |
 |

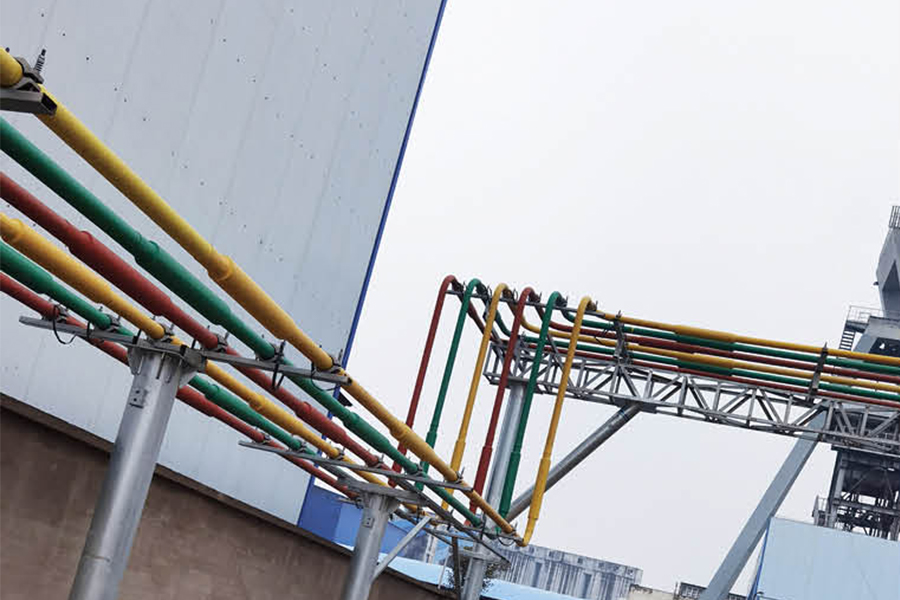

| Typická aplikační řešení pro izolované trubkové přípojnice |
| Metoda 1: Připojte hlavní transformátor k řídicí místnosti Toto je nejběžnější způsob aplikace trubkové přípojnice. Přípojnice je přímo připojena z nízkonapěťových svorek hlavního transformátoru k svorky rozvaděče ve velínu. Hlavní výhody: Vhodné pro velké proudy. Vedení je jasné a krásné a může být plně izolované nebo poloizolované. |
 |
| Metoda 2: Přípojnice je vedena přes kabelový žlab nebo kabelové mezipatro Níže uvedený obrázek je dalším běžným způsobem aplikace trubkových přípojnic. Přípojnice mohou být připojeny k rozvaděčům přes podzemní kabelové žlaby nebo kabelové mezipatře a lze je také použít pro propojení mezi rozvaděči. Tato přípojnice je plně izolovaná a je zvláště vhodná pro situace kde je kabeláž obtížná. |
 |
| Metoda 3: Trubkové přípojnice jsou vedeny kabelovými žlaby nebo kabelovými mezipatry Tato metoda je horním způsobem připojení kabelů rozvaděče. Může být také připojen přes kabelové mezipatro a spodní kabelové připojení metoda. Uživatelé si mohou vybrat podle aktuální situace. Typ přípojnice je plně izolovaný. |
 |
| Metoda 4: CNC monitorovací systém s trubkovou sběrnicí Naše společnost si jej vyvíjí sama a implementuje bezobslužné inteligentní sledování více technických dat trubkové sběrnice. |
 |

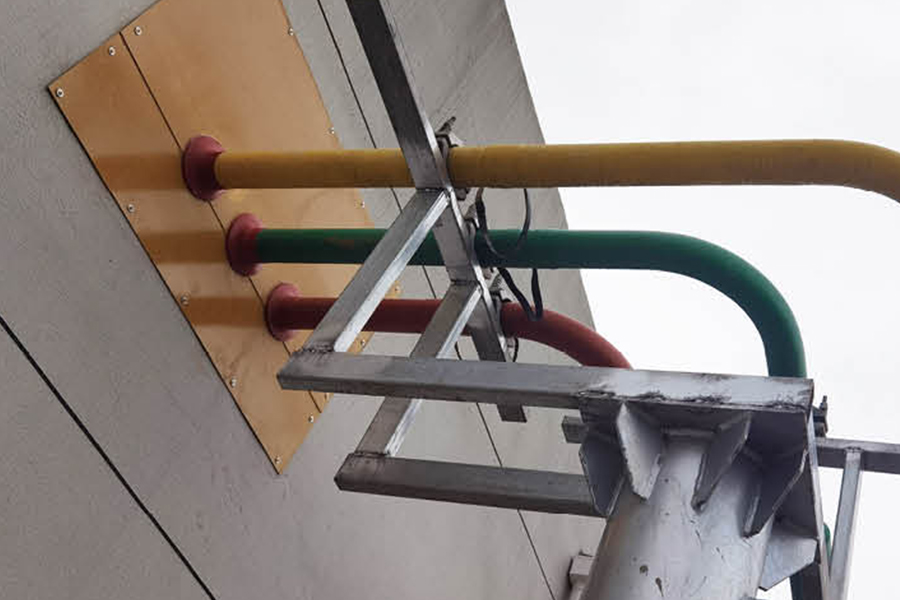

| Izolovaná trubková přípojnice |
 |
Technické výzvy
Řízení procesu navíjení: Požadavek na rovnoměrnost napětí mezi vrstvami v rozmezí ±2 %, s pomocí ultrazvuku potřebnou pro kontrolu bublin.
Adheze mezi vrstvami: Nízká povrchová energie PTFE trubkové přípojnice má za následek slabé spojení mezi vrstvami, což vyžaduje speciální ošetřovací prostředky.
Vysoké náklady: Drahý surový materiál trubkové přípojnice PTFE vede k výrazně vyšším nákladům na produkt ve srovnání s jinými typy.
Obtížná recyklace: Materiál trubicových přípojnic z PTFE se těžko rozkládá, což má za následek vysoké náklady na ekologické zpracování.
O nás
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Shromažďujeme profesionální tým odborníků z oboru, vedoucí inženýrský a technický personál a zkušené výrobní specialisty, kteří se již mnoho let zabývají technologií energetických zařízení.
Mezi naše hlavní produkty patří měděné a hliníkové trubkové přípojnice, větrné trubkové přípojnice, intenzivní (kompaktní) přípojnice a systémy posuvných trolejí. Zaměřujeme se na výzkum a vývoj a výrobu plně izolovaných uzavřených trubkových přípojnic 0,4 kV–35 kV a nízkonapěťových přípojnicových systémů z lité pryskyřice, které poskytují spolehlivé trasy přenosu energie pro elektrárny, rozvodny, větrné farmy, železniční tranzitní a průmyslová zařízení.
čestný certifikát
Novinky
-
-
Plně izolované trubkové přípojnice se spoléhají na tři primární izolační materiály: PTFE (polytetrafluorethylen) , zalévací hmota z epoxidové pryskyřice a Silikonová pryž EPDM . Každý materiál je vybrán na základě třídy n...
View More + -
A napájecí autobusová dráha je prefabrikovaný, plně uzavřený elektrický rozvodný systém, který vede proud pevnými měděnými nebo hliníkovými vodiči umístěnými uvnitř kovového krytu a nahrazuje svazky kabelů a trubek pro střední a silnoproudé ro...
View More +
Plně izolovaná trubková přípojnice Industry knowledge
1. Co je PTFE trubková sběrnice
The PTFE trubková sběrnice je vysoce výkonný izolovaný vodivý komponent, složený z kovového jádra vodiče (měděného nebo hliníkového) a izolační vrstvy z polytetrafluoretylenu (PTFE). Je speciálně navržen pro vysokonapěťové energetické systémy, využívá jedinečné vlastnosti PTFE k zajištění bezpečného a efektivního přenosu energie. Profesionál Výrobce trubkové sběrnice PTFE a Dodavatel trubkových přípojnic z PTFE vyrábí produkty, které splňují vysokonapěťové standardy, s Zakázkový výrobce trubkové sběrnice PTFE nabízí řešení na míru pro konkrétní potřeby projektu.
(1) Základní struktura a klíčové rysy
The PTFE trubková sběrnice obsahuje jádro vodiče (vodivost ≥63 % IACS) obalené izolační vrstvou PTFE o tloušťce 4-8 mm. Může se pochlubit průrazným napětím ≥35 kV/mm , rozsah pracovních teplot -60℃ až 200℃ a izolační odpor nad 1,0×10¹⁴Ω. Nepřilnavý materiál PTFE, odolnost proti korozi a nízké tření činí sběrnici ideální pro drsná vysokonapěťová prostředí.
2. Proč se PTFE trubková přípojnice používá ve vysokonapěťových systémech
Vysokonapěťové systémy (≥110 kV) vyžadují výjimečnou izolaci, stabilitu a odolnost PTFE trubková sběrnice splňuje tyto potřeby svými jedinečnými výhodami, včetně:
- Vynikající izolační výkon: Odolá vysokým gradientům napětí (≥35 kV/mm), aby se zabránilo úniku a zkratům, což je kritické pro systémy 110 kV-500 kV.
- Extrémní teplotní adaptabilita: Pracuje stabilně při -60 ℃ až 200 ℃, vhodný pro venkovní vysokonapěťové rozvodny v chladných nebo horkých oblastech.
- Odolnost proti korozi a znečištění: PTFE je inertní vůči chemikáliím, vlhkosti a prachu, což snižuje četnost údržby v průmyslových nebo pobřežních vysokonapěťových prostředích.
- Nízká dielektrická ztráta: Faktor dielektrické ztráty ≤0,0002 při 50 Hz, minimalizující ztrátu výkonu při přenosu vysokého napětí na dlouhé vzdálenosti.
Spolehlivý Dodavatel trubkových přípojnic z PTFE zajišťuje, že tyto výhody jsou konzistentní, takže sběrnice je preferovanou volbou pro vysokonapěťové energetické systémy po celém světě.
3. Porovnání výkonu s jinými vysokonapěťovými izolovanými přípojnicemi
| Typ sběrnice | Průrazné napětí | Teplotní rozsah | Dielektrická ztráta |
|---|---|---|---|
| PTFE trubková sběrnice | ≥35 kV/mm | -60 ℃ ~ 200 ℃ | ≤0,0002 |
| Licí přípojnice z epoxidové pryskyřice | ≥30 kV/mm | -30℃~130℃ | ≤0,001 |
| Silikonová pryžová izolovaná přípojnice | ≥25 kV/mm | -40℃~120℃ | ≤0,0005 |
A Zakázkový výrobce trubkové sběrnice PTFE může optimalizovat strukturu sběrnice pro konkrétní scénáře vysokého napětí, zatímco profesionál Výrobce trubkové sběrnice PTFE zajišťuje stálou kvalitu pro splnění přísných požadavků vysokonapěťových energetických systémů.
4. Často kladené otázky
Q1: Pro jaký rozsah napětí je PTFE trubková sběrnice vhodná?
A: Používá se hlavně pro 110kV-500kV vysokonapěťové energetické systémy s přizpůsobenými možnostmi pro vyšší úrovně napětí.
Q2: Jak si vybrat spolehlivého dodavatele PTFE trubkové sběrnice?
Odpověď: Vyberte si dodavatele se zprávami o testech izolačního výkonu PTFE, pokročilým výrobním vybavením a zkušenostmi s vysokonapěťovými projekty.
Q3: Lze vyrobit vlastní PTFE trubkovou přípojnici pro speciální velikosti?
A: Ano, a Zakázkový výrobce trubkové sběrnice PTFE může vyrábět přípojnice se specifickými rozměry vodičů a tloušťkou izolace.
Q4: Jaká je životnost PTFE trubkové sběrnice?
Odpověď: Za normálních pracovních podmínek vysokého napětí může sloužit 35-45 let se stabilním výkonem.
