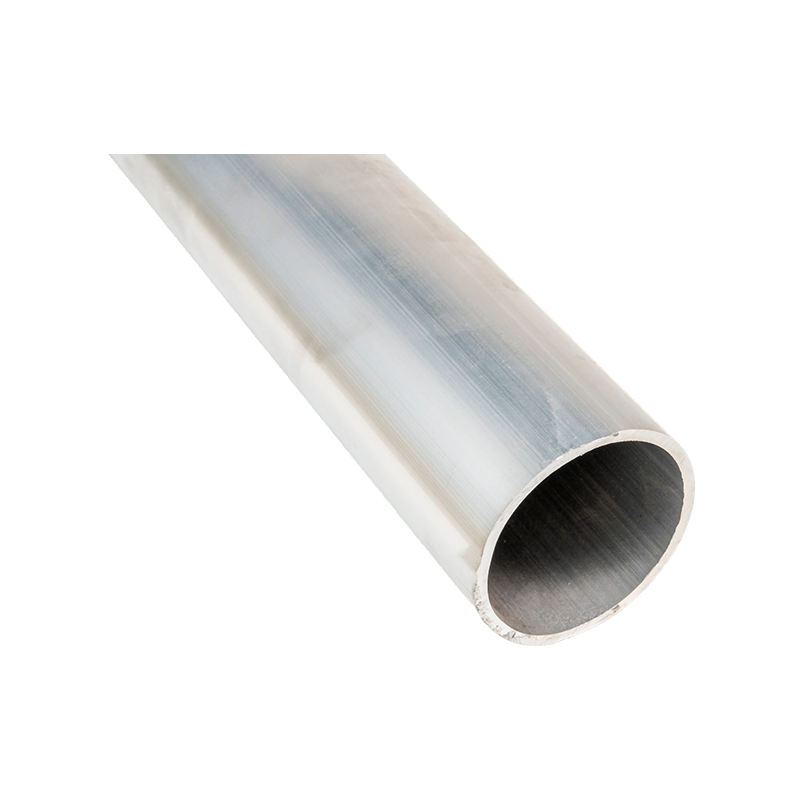

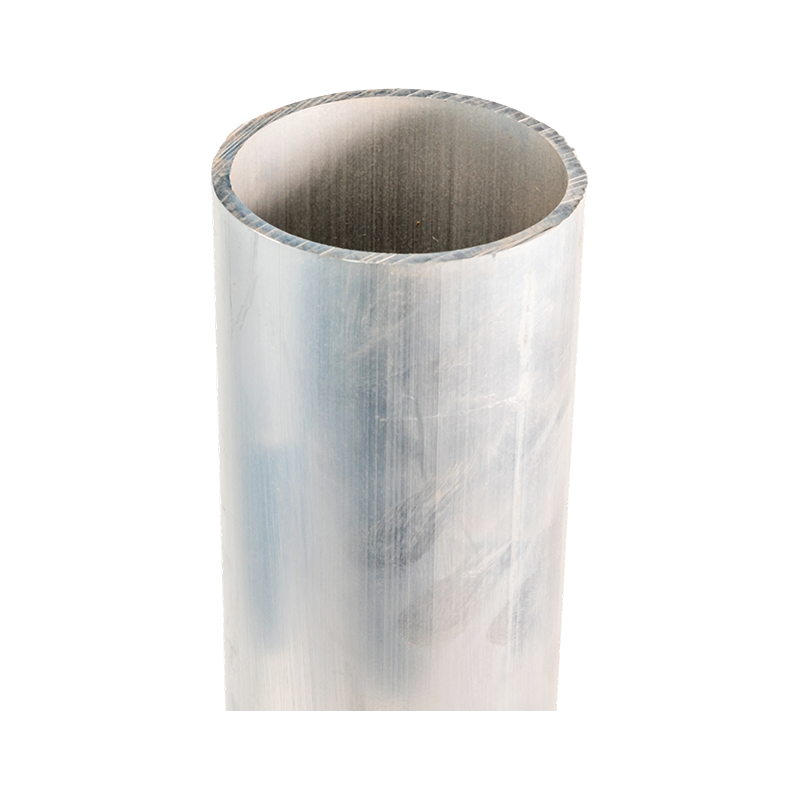

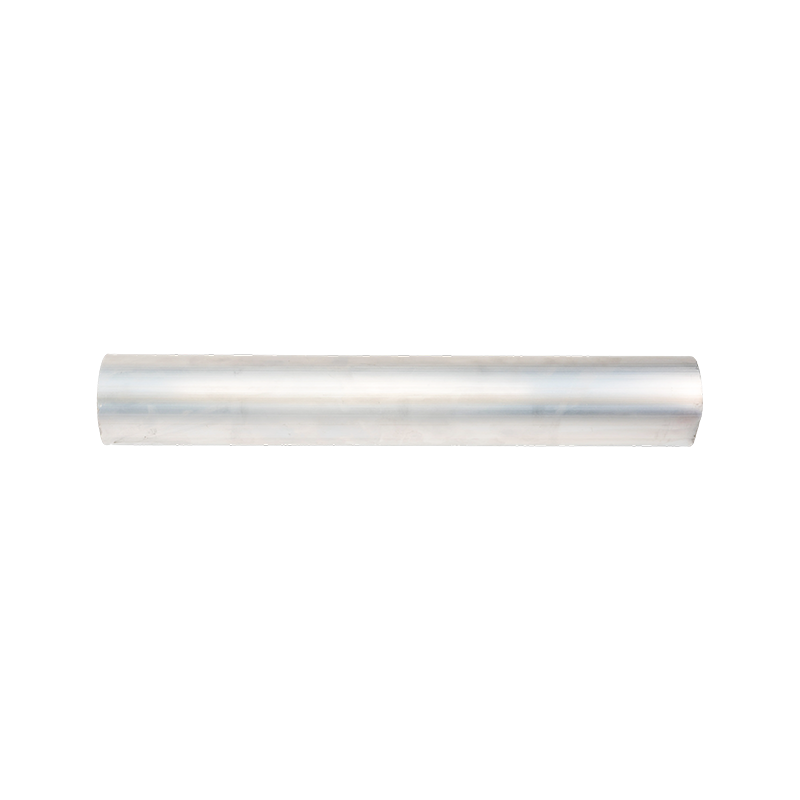

Trubková přípojnice ze slitiny hořčíku a hliníku pro ultravysoké napětí
Trubková přípojnice ze slitiny hořčíku a hliníku pro ultravysoké napětí je klíčová vodivá součást speciálně navržená pro přenosy a transformační systémy ultravysokého napětí. S využitím slitiny hořčíku a hliníku jako primárního materiálu, vyrobeného pomocí pokročilých složení slitin a přesných procesů, tvoří trubkový vodičový systém s výjimečným elektrickým výkonem, mechanickou pevností a odolností vůči povětrnostním vlivům. Produktová řada zahrnuje různé materiálové specifikace, jako je slitina hliníku a hořčíku 6063G, slitina hliníku a manganu LF21Y, slitina hliníku vzácných zemin 6R05 a tepelně odolná hliníková slitina 2A14, které komplexně pokrývají aplikace s ultravysokým napětím včetně 220 kV, 500 kV, 750 kV, ± 800 kV $ a scénář ± 800 kV
- Podrobnosti o produktu
- Vlastnosti
- Kontaktujte nás
Technické výhody
Pokročilá technologie materiálů
Využívá nezávisle vyvinuté složení ze vzácných zemin a žáruvzdorné hliníkové slitiny, přičemž materiálové vlastnosti splňují mezinárodně pokročilé standardy.
Složení slitiny je optimalizováno tak, aby vyvážilo elektrickou vodivost, mechanickou pevnost a tepelnou odolnost.
Přesné výrobní procesy
Technologie horizontálního lití za tepla zajišťuje čistotu materiálu a jednotnost mikrostruktury.
Technologie příčného děrování za tepla umožňuje výrobu bezešvých trubek a eliminuje slabé stránky svarových švů.
Termomechanické zpracování a víceprůchodové procesy tažení za studena přesně řídí mikrostrukturu materiálu.
Vynikající elektrický výkon
Vysoká vodivost: Silná proudová kapacita a vysoká účinnost přenosu.
Nízké ztráty: Vynikající design konvekčního odvodu tepla zajišťuje kontrolovaný nárůst teploty a minimální ztráty energie.
Vysoká proudová kapacita: Podporuje požadavky na přenos ultravysokého proudu.
Odolnost vůči vysokým teplotám: Provozní teploty do 150 °C–200 °C se stabilním výkonem při vysokých teplotách.
Spolehlivý bezpečnostní výkon
Design plného stínění: Rovnoměrné rozložení elektrického pole bez korónového výboje.
Odolnost proti korozi: Pokročilá technologie povrchové úpravy poskytuje silnou odolnost proti korozi.
IceProof Performance: Speciální povrchová úprava zabraňuje tvorbě ledu.
Seismická odolnost: Konstrukce konstrukce se přizpůsobí vysoce intenzivním seismickým prostředím.
Vlastnosti
Vlastnosti materiálu: Trubková přípojnice z hořčíkovo-hliníkové slitiny ultravysokého napětí využívá optimalizovaný poměr hořčíku k hliníku, čímž je dosaženo výrazného snížení hmotnosti a zároveň zajišťuje vynikající elektrickou vodivost. Jeho vysoká měrná pevnost a vynikající odolnost proti korozi ho činí zvláště vhodným pro aplikace s velmi vysokým napětím, účinně zlepšuje rovnoměrnost distribuce proudu a snižuje celkové zatížení systému.
Mechanický výkon: Tento produkt vykazuje mimořádnou pevnost v tahu, odolnost v ohybu a odolnost proti vibracím a podporuje instalace s větším rozpětím nad rámec konvenčních konstrukcí. Dokonale se přizpůsobuje extrémním podmínkám prostředí, jako je vysoký tlak větru a silné vibrace, a poskytuje spolehlivou strukturální stabilitu pro náročné aplikace, jako je větrná energie a železniční doprava.
Izolace a procesní kompatibilita: Trubková přípojnice ze slitiny hořčíku a hliníku vykazuje vynikající kompatibilitu s různými izolačními procesy, včetně epoxidového vakuového lití a balení PTFE. Speciální povrchová oxidační úprava účinně řeší problémy s přilnavostí izolace a zajišťuje těsné spojení mezi izolační vrstvou a vodičem, aby byly splněny požadavky na spolehlivost izolace v různých prostředích.
Rozšíření aplikačního scénáře: Kromě tradičních větrných a fotovoltaických aplikací je tento produkt zvláště vhodný pro drsné podmínky, jako je větrná energie na moři, prostředí se slanou mlhou a elektrárny ve vysokých nadmořských výškách. Splňuje také přísné požadavky na lehkou konstrukci a odolnost proti korozi ve specializovaných aplikacích, jako je železniční doprava a letectví, a prokazuje širokou průmyslovou přizpůsobivost.
O nás
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Ultra-high Voltage Busbar System Manufacturer and OEM Magnesium-Aluminum Alloy Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Shromažďujeme profesionální tým odborníků z oboru, vedoucí inženýrský a technický personál a zkušené výrobní specialisty, kteří se již mnoho let zabývají technologií energetických zařízení.
Mezi naše hlavní produkty patří měděné a hliníkové trubkové přípojnice, větrné trubkové přípojnice, intenzivní (kompaktní) přípojnice a systémy posuvných trolejí. Zaměřujeme se na výzkum a vývoj a výrobu plně izolovaných uzavřených trubkových přípojnic 0,4 kV–35 kV a nízkonapěťových přípojnicových systémů z lité pryskyřice, které poskytují spolehlivé trasy přenosu energie pro elektrárny, rozvodny, větrné farmy, železniční tranzitní a průmyslová zařízení.
čestný certifikát
Novinky
-
-
Plně izolované trubkové přípojnice se spoléhají na tři primární izolační materiály: PTFE (polytetrafluorethylen) , zalévací hmota z epoxidové pryskyřice a Silikonová pryž EPDM . Každý materiál je vybrán na základě třídy n...
View More + -
A napájecí autobusová dráha je prefabrikovaný, plně uzavřený elektrický rozvodný systém, který vede proud pevnými měděnými nebo hliníkovými vodiči umístěnými uvnitř kovového krytu a nahrazuje svazky kabelů a trubek pro střední a silnoproudé ro...
View More +
Trubková přípojnice z hliníkové slitiny Industry knowledge
1. Co je to trubková sběrnice z ultravysokonapěťové slitiny hořčíku a hliníku
The Trubková přípojnice ze slitiny hořčíku a hliníku pro ultravysoké napětí je vysoce výkonná vodivá součást, složená ze slitiny hořčíku a hliníku, určená pro přenosové a distribuční systémy ultravysokého napětí (UHV). Spojuje v sobě lehkou výhodu hliníku a vysokou mechanickou pevnost hořčíku, který slouží jako základní nosič pro přenos velkého proudu s nízkými ztrátami. Profesionál Výrobce trubkových přípojnic z hořčík-hliníkové slitiny pro ultravysoké napětí vyrábí produkty, které splňují normy UHV (≥500 kV), se stabilním výkonem a dlouhou životností.
(1) Základní ukazatele výkonu
Produkty od spolehlivého Výrobce trubkových přípojnic z hořčík-hliníkové slitiny pro ultravysoké napětí mít jmenovité napětí 500 kV-1000 kV , jmenovitý proud až 12000A a elektrická vodivost ≥60 % IACS. Mohou odolat pracovním teplotám -40℃ až 150℃ a mají pevnost v tahu 180-250MPa, vhodné pro drsná prostředí energetických systémů.
2. Hlavní použití trubkové přípojnice ultravysokého napětí ze slitiny hořčíku a hliníku
Jako klíčová součást v UHV energetických systémech, Trubková přípojnice ze slitiny hořčíku a hliníku pro ultravysoké napětí je široce používán ve scénářích vyžadujících přenos vysokého proudu a stabilní izolaci, včetně:
- UHV rozvodny (500 kV a více), používané pro připojení sběrnic mezi transformátory, jističi a dalším zařízením.
- Elektrárny (vodní, tepelná, nová energie), připojení generátorů k rozvodným sítím pro velkoproudý výkon.
- Uzly připojení přenosového vedení UHV, snižující ztráty výkonu a zajišťující stabilní přenos výkonu na dlouhé vzdálenosti.
- Velké průmyslové energetické rozvody (hutnictví, chemický průmysl), přizpůsobené pracovním podmínkám vysokého zatížení a vysokého napětí.
The Trubková přípojnice ze slitiny hořčíku a hliníku pro ultravysoké napětí účinně řeší problémy s vysokou hmotností a vysokou ztrátou tradičních sběrnic, zlepšuje účinnost systémů přenosu energie.
3. Porovnání výkonu s tradičními sběrnicemi
| Typ sběrnice | Hmotnost (kg/m) | Ztráta napájení | Maximální napětí |
|---|---|---|---|
| Trubková přípojnice ze slitiny hořčíku a hliníku pro ultravysoké napětí | 8-12 | Nízká (≤ 2 % na 100 m) | 1000kV |
| Tradiční měděný autobusový bar | 25-30 | Střední (≤3,5 % na 100 m) | 500kV |
| Obyčejná hliníková sběrnice | 7-10 | Vysoká (≤ 4 % na 100 m) | 220 kV |
Profesionál Výrobce trubkových přípojnic z hořčík-hliníkové slitiny pro ultravysoké napětí optimalizuje poměr slitin, díky čemuž je produkt lehčí než měděné přípojnice a energeticky účinnější než běžné hliníkové přípojnice, což je preferovaná volba pro UHV napájecí systémy.
4. Často kladené otázky
Q1: Jaká je životnost trubkové sběrnice z hořčíkové a hliníkové slitiny ultravysokého napětí?
A: S antikorozní úpravou může sloužit 30-40 let v UHV energetických systémech za normálních pracovních podmínek.
Q2: Jak si vybrat spolehlivého výrobce trubkové sběrnice z hořčíku a hliníku s velmi vysokým napětím?
Odpověď: Upřednostněte výrobce se zprávami o zkouškách typu produktu UHV, stabilní kvalitou slitinových materiálů a bohatými zkušenostmi s projektovými aplikacemi.
Q3: Může být použit ve venkovním drsném prostředí?
Odpověď: Ano, má vynikající odolnost proti povětrnostním vlivům a odolá vysoké teplotě, nízké teplotě a solné mlze, vhodné pro venkovní rozvodny UHV.
Q4: Jaké je maximální rozpětí této sběrnice?
Odpověď: Maximální rozpětí podpory může dosáhnout 8 metrů , snížení počtu podpor a zjednodušení instalace.
