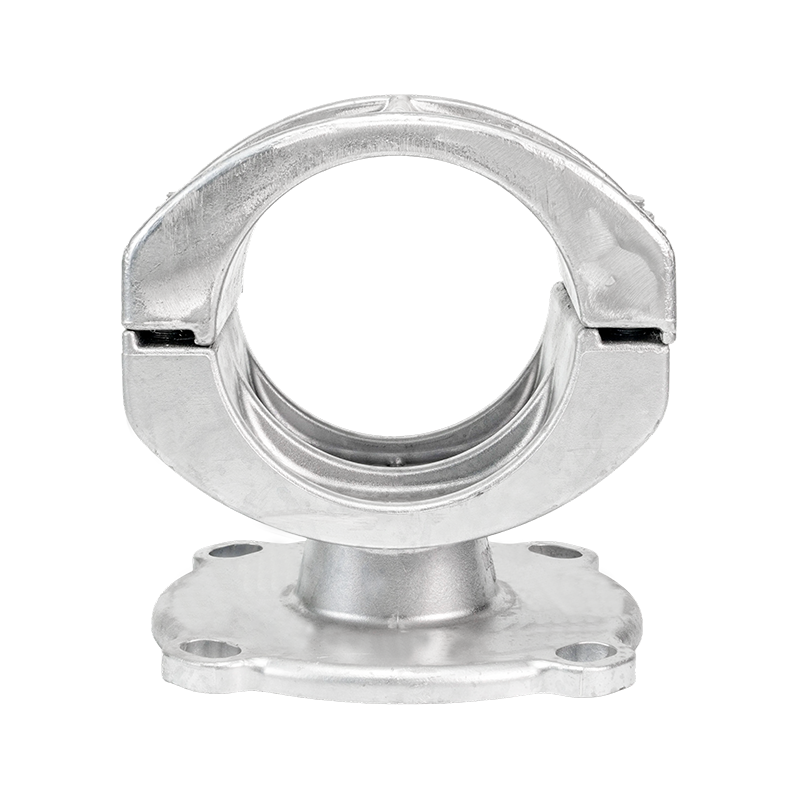

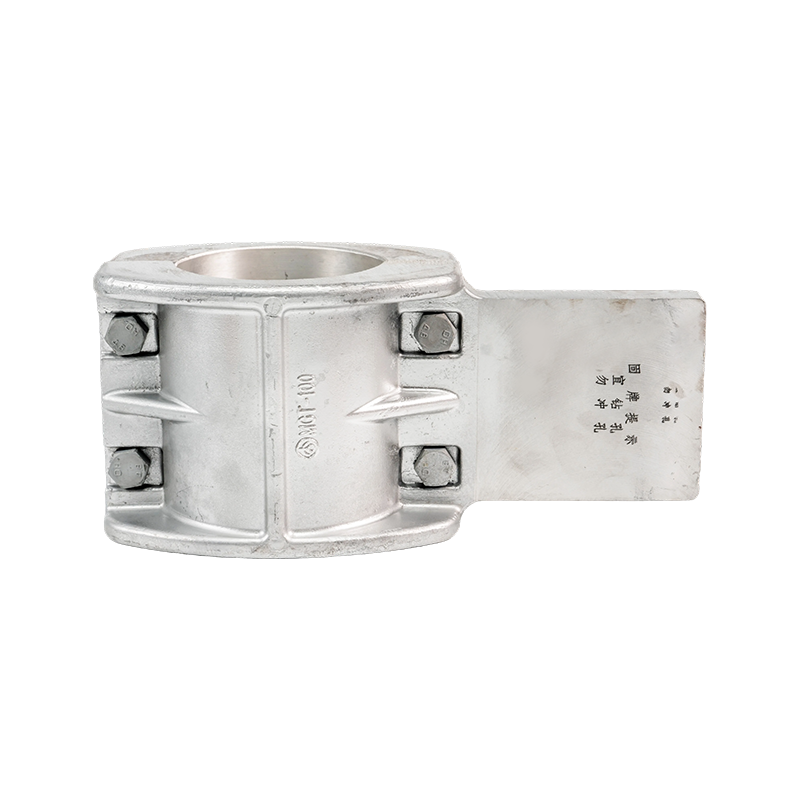

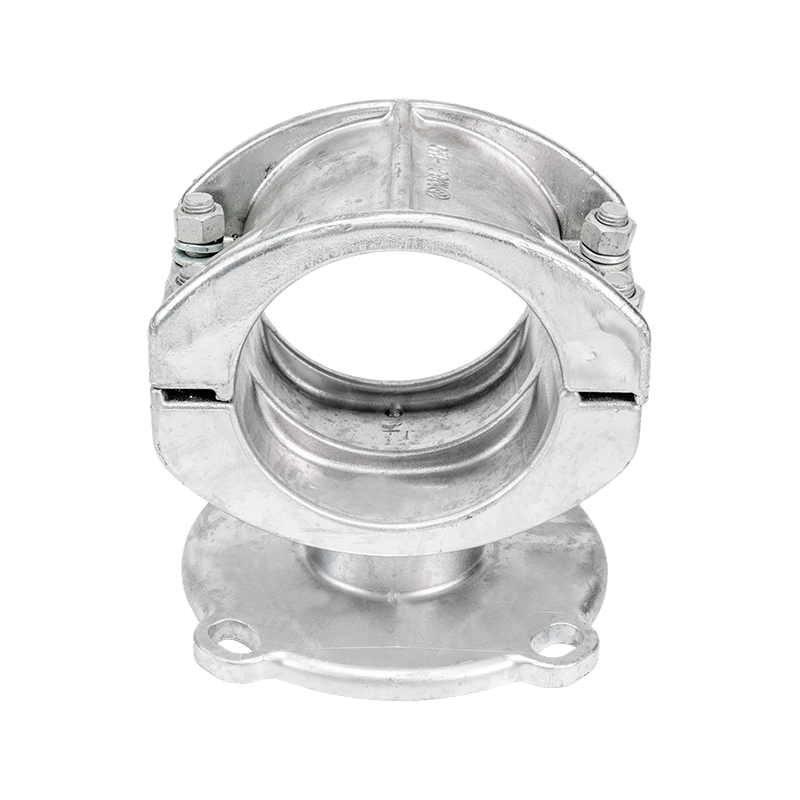

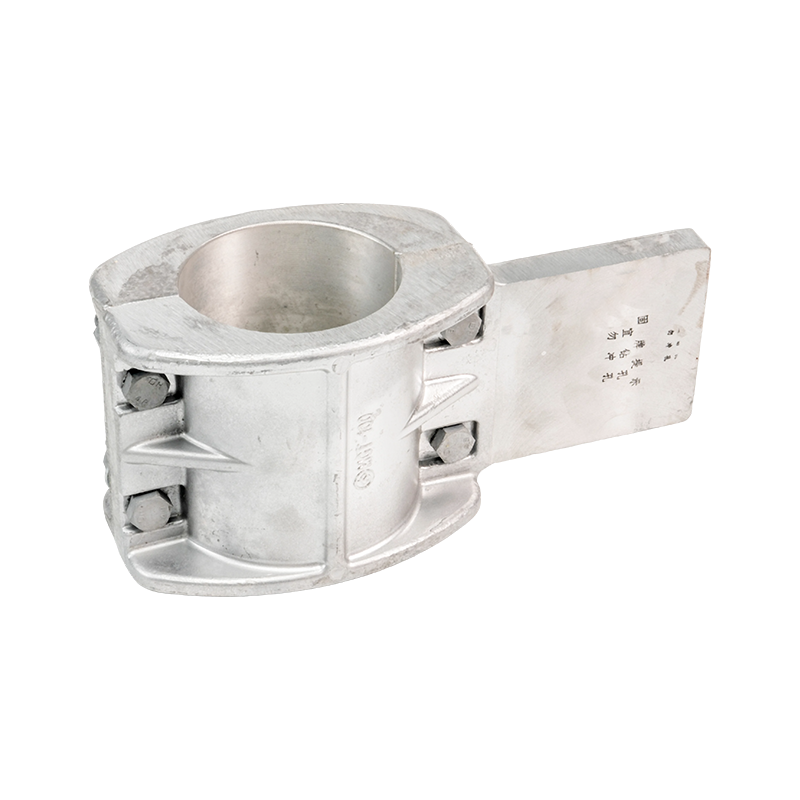

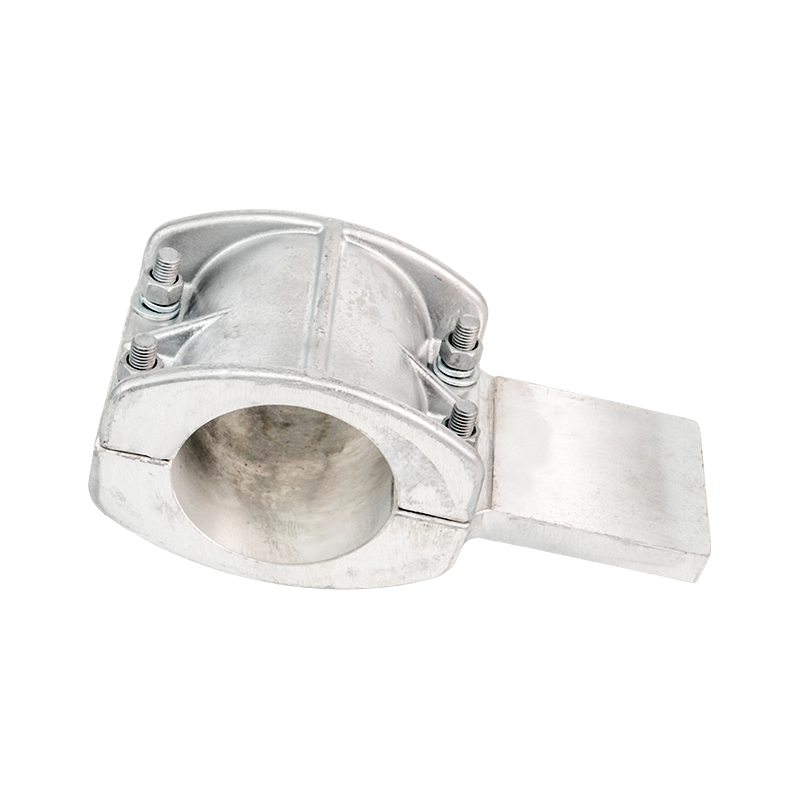

Podpěry přípojnic (pevný typ podpěry)

Technické výhody

Pevný hardware typu MGG: Kompatibilní s vnějšími průměry trubkových přípojnic v rozsahu od Φ50 mm do Φ180 mm.  K dispozici ve standardním i zesíleném provedení. Vyrobeno z žárově zinkovaných ocelových součástí s jasně definovanými rozměrovými parametry a hmotnostními údaji.

Koncové uzávěry typu MGF: Kompatibilní s trubkovými přípojnicemi o vnitřním/vnějším průměru v rozsahu od Φ50/45 mm do Φ250/230 mm. K dispozici ve standardních, tlumicích a koncových kuličkových typech. Typ tlumení vybavený tlumicími dráty LGJ-240 až LGJ-630 pro zvýšení seismické odolnosti a odolnosti proti vibracím.

Napínací svorky pro ocelové prameny: Zahrnují integrální kovaný typ a univerzální konstrukční typ. Kompatibilní s průměry ocelových pramenů od Φ7,8 mm do Φ16,0 mm, s pevností v rozsahu od 45 kN do 187 kN.  Vyrobeno ze žárově pozinkovaných ocelových komponentů se standardizovanými rozměry a pevnostními parametry.

Nosné ocelové hliníkové prameny (ACSR): Konstrukce odpovídá normě GB1179-83. Jmenovité průřezy pokrývají 10/2 mm² až 240/30 mm². Poskytněte standardizované parametry, jako je vypočtený průřez, vnější průměr, DC odpor, vypočtená pevnost v tahu a vypočtená hmotnost.

Vlastnosti

Materiál a proces: Hardware je vyroben z žárově pozinkované oceli, přičemž tloušťka zinkového povlaku přísně splňuje normu ≥85 μm. Díky procesům zápustkového kování a tepelného zpracování dosahuje materiál vynikajících mechanických vlastností a udržuje si dobrou houževnatost i při nízkých teplotách -40℃. Povrchové pískování a pasivace dále zvyšují odolnost proti korozi a splňují požadavky na dlouhodobé použití v korozních prostředích na úrovni C4.

Mechanický výkon: Pevnost kování se pohybuje od 45 do 187 kN, navrženo s bezpečnostním faktorem 2,5. Analýza konečných prvků optimalizuje rozložení strukturálního napětí a testování únavové životnosti splňuje požadavek 10^7 vibračních cyklů. Rezonanční frekvence jsou řízeny mimo provozní rozsah systému, což zajišťuje pevnostní rezervy pro odolnost proti náhlým nárazovým zatížením.

Elektrický výkon: Návrh hardwaru plně zohledňuje účinky elektrotermické vazby, optimalizuje strukturu pro snížení ztrát vířivými proudy. Výpočty elektromagnetické síly za podmínek zkratu splňují požadavky na stabilitu systému s hodnotami přechodového odporu pod 50 μΩ. Antikoronová konstrukce zajišťuje, že ve vysokonapěťových prostředích nedochází k jevu částečného výboje.

Přizpůsobivost prostředí: Hardware prošel 3 000 hodinami testování v solné mlze a 2 000 hodin testů stárnutí ultrafialovým zářením, přičemž si udržuje stabilní výkon během teplotních cyklů od -40 °C do 60 °C. Ve vlhkých a horkých podmínkách zůstává izolační odpor nad 10^4 MΩ. Pro speciální regiony jsou k dispozici vylepšená antikorozní nátěrová řešení.
