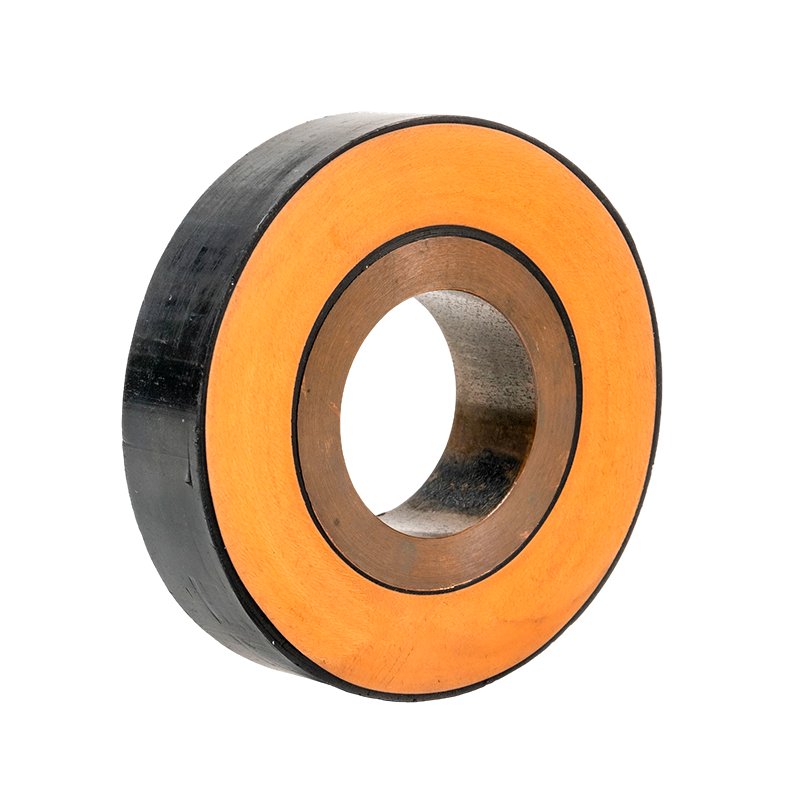

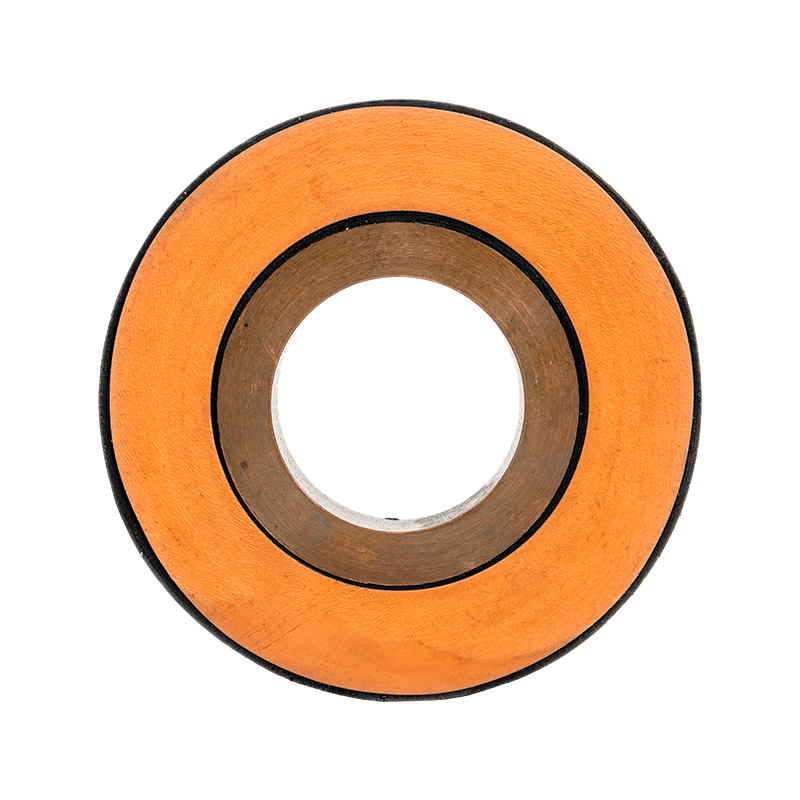

Silikonová pryžová trubková přípojnice EPDM
Trubková přípojnice ze silikonové pryže EPDM využívá kompozitní stíněnou izolační konstrukci. Prostřednictvím technologie vytlačování polymeru jsou trubkový měděný nebo hliníkový vodič, stínění vodiče, izolační vrstva a stínění izolace koextrudovány v jediném procesu, čímž je dosaženo jak funkce vedení vodivého proudu, tak funkce stíněné izolace drátu. Trubková přípojnice ze silikonového kaučuku EPDM je vyráběna technologií trojvrstvého koextruze, která zajišťuje těsné a bez mezer rozhraní mezi vnitřní a vnější stínící vrstvou a izolační vrstvou. Primárním izolačním materiálem je ethylen-propylen-dien monomer (EPDM) pryž, vodič je pevná měděná trubka, kovová stínící vrstva je vyrobena z měděné fólie, vnější plášť je složen z polyolefinové polymerové izolace a spoje mají stíněný design pro dosažení plné izolace podél celé linky.
- Podrobnosti o produktu
- Vlastnosti
- Kontaktujte nás
Technické výhody
Triple-Layer Co-Extrusion Technology: Stínění vodiče, izolační vrstva a izolační stínění jsou vytlačovány a tvarovány současně, což zajišťuje těsná a bez mezer mezi vrstvami, což výrazně zvyšuje celkový výkon produktu.
Optimalizovaný design elektrického pole: Svorky využívají prefabrikovanou za studena smrštitelné struktury, která redistribuuje elektrické pole v bodech koncentrace napětí prostřednictvím napěťových kuželů, snižuje intenzitu elektrického pole a minimalizuje poškození výboje a izolace.
Spolehlivé připojení a proudová zatížitelnost: Terminálové adaptéry umožňují hladký přechod z kruhového vodiče z měděné trubky k pružným dilatačním spojům, snižují nárůst teploty na koncích a zajišťují proudovou zatížitelnost vodiče. Mezilehlé spoje používají nerezové vnitřní objímkové spoje pro vodiče, zajištěné zvnějšku dvěma půlkruhovými spojovacími přípojnicemi a utažené a svařené pomocí čtyř speciálních C-svorek z nerezové oceli, zajišťující proudovou zatížitelnost vodiče a zabraňující deformaci.
Kompaktní a vodotěsná konstrukce: Spoje jsou kompaktní a snadno se instalují. Speciálně vodotěsné mezilehlé spoje podporují krátkodobý provoz sběrnice ponořením.
| Struktura produktu a požadavky | |

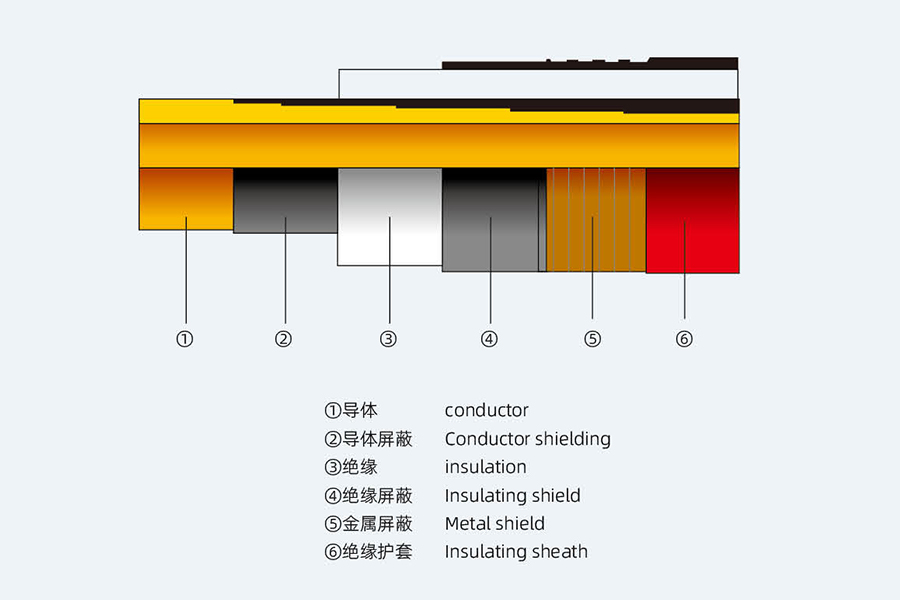

 | Kompozitní stíněná izolovaná trubková přípojnice je kombinací trubkového (měděného nebo hliníkového) vodiče přípojnice a stínění vodiče, izolace, izolačního stínění atd., vytlačované polymerem pro realizaci vodivého proudu a stínící izolace přípojnice. Hlavní výběr surovin: tvrdá měděná trubka vodiče (speciálně přizpůsobená), vnitřní stínění, vnější stínění, pryž EPDM, kovová stínící vrstva, měděná fólie, vnější plášť a izolace z polyolefinového polymeru. Technologie jádra: třívrstvá technologie koextruze - zajištění kvality extruze, rozhraní mezi vnitřním a vnějším stíněním a izolací je těsné bez mezery, což výrazně zlepšuje výkon sběrnice s izolovanými trubkami; Technologie přípojnicových přípojnic s izolovanou trubkou využívá stíněný trubkový spoj, aby byl produkt kompletní. |

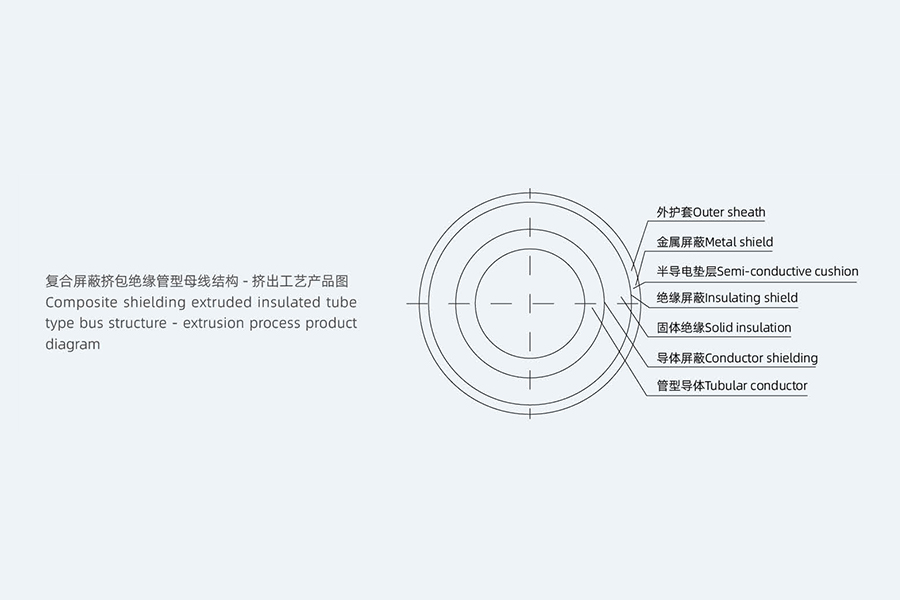

| Výkres struktury produktu |
 |
| Výhody přípojnice typu extrudovaná izolovaná trubka |
 |

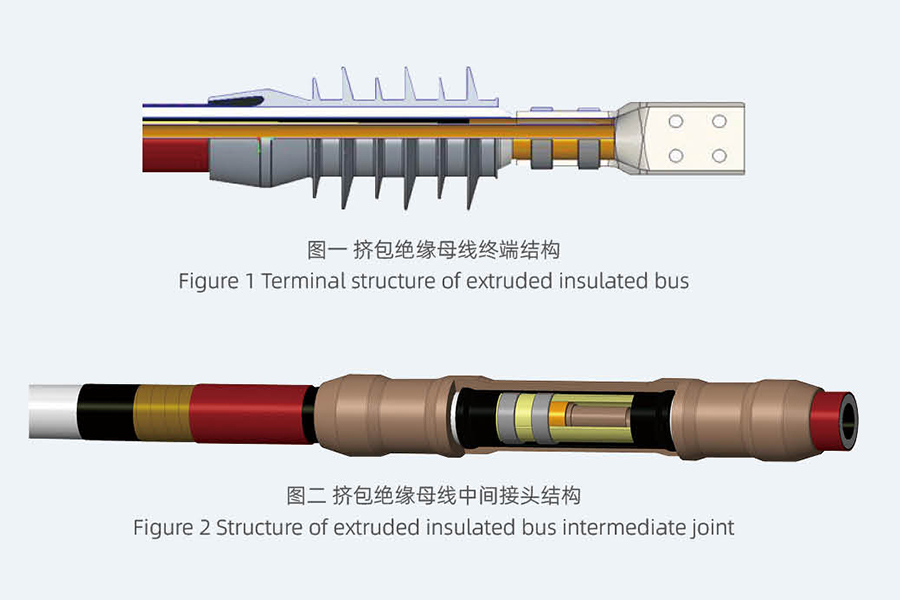

| Svorkový adaptér spojuje měděnou trubku s kulatým vodičem s připojovacím koncem s měkkým dilatačním spojem, čímž se dosahuje hladkého přechodu z kruhového na čtvercový, snižuje se nárůst teploty na konci a zajišťuje se proudová zatížitelnost vodiče. Napěťový kužel se používá ke změně distribuce elektrického pole při koncentraci napětí prefabrikovaného smršťovacího terminálu za studena, snížení intenzity elektrického pole, snížení výboje produktu, snížení poškození izolace, zlepšení výkonu trubkové sběrnice, zajištění provozní životnosti trubkové sběrnice a snížení četnosti poruch. |

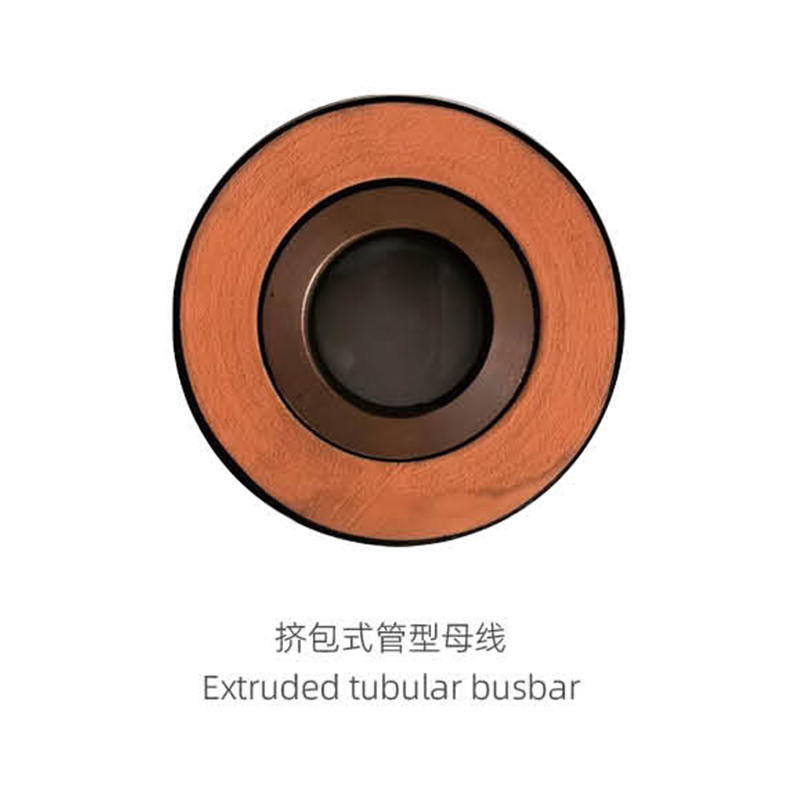

| Technologie výroby izolované trubkové přípojnice |
| Výhody spoje: malá konstrukce, snadná instalace, po speciální úpravě lze ponořit na krátkou dobu do vody, změnou geometrického tvaru koncentrace napětí spoje trubkové přípojnice změnit rozložení elektrického pole, snížit intenzitu elektrického pole, snížit možnost generování koróny, snížit poškození izolace, zlepšit výkon trubkové přípojnice, zajistit provozní životnost trubkové přípojnice, snížit četnost poruchových nehod. |
 |
| Obecná pravidla |
| Tato technická specifikace platí pro kompozitní stínění plně izolované měděné sběrnice a předkládá technické požadavky z hlediska funkce, konstrukce, výkonu, instalace a testování. Tato technická specifikace představuje minimální technické požadavky, neuvádí všechny technické podrobnosti a necituje plně ustanovení příslušných norem a specifikací. Dodavatel poskytne vysoce kvalitní produkty v souladu s touto technickou specifikací a příslušnými národními normami. |
| Typická aplikační řešení pro izolované trubkové přípojnice |
| Metoda 1: Připojte hlavní transformátor k řídicí místnosti Toto je nejběžnější způsob aplikace trubkové přípojnice. Přípojnice je přímo připojena z nízkonapěťových svorek hlavního transformátoru k svorky rozvaděče ve velínu. Hlavní výhody: Vhodné pro velké proudy. Vedení je jasné a krásné a může být plně izolované nebo poloizolované. |
 |
| Metoda 2: Přípojnice je vedena přes kabelový žlab nebo kabelové mezipatro Níže uvedený obrázek je dalším běžným způsobem aplikace trubkových přípojnic. Přípojnice mohou být připojeny k rozvaděčům přes podzemní kabelové žlaby nebo kabelové mezipatře a lze je také použít pro propojení mezi rozvaděči. Tato přípojnice je plně izolovaná a je zvláště vhodná pro situace kde je kabeláž obtížná. |
 |
| Metoda 3: Trubkové přípojnice jsou vedeny kabelovými žlaby nebo kabelovými mezipatry Tato metoda je horním způsobem připojení kabelů rozvaděče. Může být také připojen přes kabelové mezipatro a spodní kabelové připojení metoda. Uživatelé si mohou vybrat podle aktuální situace. Typ přípojnice je plně izolovaný. |
 |
| Metoda 4: CNC monitorovací systém s trubkovou sběrnicí Naše společnost si jej vyvíjí sama a implementuje bezobslužné inteligentní sledování více technických dat trubkové sběrnice. |
 |
| Izolovaná trubková přípojnice |
 |
Výhody prefabrikovaných za studena smršťovacích mezispojů
Kompaktní konstrukce, snadná instalace.
Mění rozložení elektrického pole v bodech koncentrace napětí trubkového spoje přípojnice úpravou jeho geometrického tvaru, čímž snižuje intenzitu elektrického pole.
Jeho cílem je minimalizovat pravděpodobnost korónového výboje, snížit poškození izolace a zlepšit výkon trubkové přípojnice.
Zajišťuje provozní životnost trubkové přípojnice a snižuje výskyt poruchových nehod.
Přímý kontakt mezi vodiči je dosažen pomocí vnitřních objímek z nerezové oceli, které jsou zvenčí spojeny dvěma půlkruhovými přípojnicemi. Čtyři C-svorky z nerezové oceli jsou utaženy a svařeny pomocí speciálních nástrojových forem, což zajišťuje proudovou zatížitelnost vodiče a zabraňuje deformaci.
Po voděodolné úpravě mezilehlé spoje umožňují, aby přípojnice krátce fungovala při ponoření do vody.
O nás
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom EPDM Silicone Rubber Tubular Bus Bar Manufacturer and OEM High Voltage EPDM Silicone Rubber Tubular Bus Bar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Shromažďujeme profesionální tým odborníků z oboru, vedoucí inženýrský a technický personál a zkušené výrobní specialisty, kteří se již mnoho let zabývají technologií energetických zařízení.
Mezi naše hlavní produkty patří měděné a hliníkové trubkové přípojnice, větrné trubkové přípojnice, intenzivní (kompaktní) přípojnice a systémy posuvných trolejí. Zaměřujeme se na výzkum a vývoj a výrobu plně izolovaných uzavřených trubkových přípojnic 0,4 kV–35 kV a nízkonapěťových přípojnicových systémů z lité pryskyřice, které poskytují spolehlivé trasy přenosu energie pro elektrárny, rozvodny, větrné farmy, železniční tranzitní a průmyslová zařízení.
čestný certifikát
Novinky
-
-
Plně izolované trubkové přípojnice se spoléhají na tři primární izolační materiály: PTFE (polytetrafluorethylen) , zalévací hmota z epoxidové pryskyřice a Silikonová pryž EPDM . Každý materiál je vybrán na základě třídy n...
View More + -
A napájecí autobusová dráha je prefabrikovaný, plně uzavřený elektrický rozvodný systém, který vede proud pevnými měděnými nebo hliníkovými vodiči umístěnými uvnitř kovového krytu a nahrazuje svazky kabelů a trubek pro střední a silnoproudé ro...
View More +
Plně izolovaná trubková přípojnice Industry knowledge
1. Co je EPDM silikonová pryžová trubková sběrnice
The Silikonová pryžová trubková přípojnice EPDM je specializovaná izolovaná vodivá součást, která kombinuje kovové jádro vodiče s vnější izolační vrstvou ze silikonové pryže EPDM. Je určen pro vysokonapěťové rozvody elektrické energie, integruje vynikající izolaci, odolnost proti povětrnostním vlivům a mechanickou odolnost. Profesionál Dodavatel trubkové sběrnice EPDM ze silikonové pryže vyrábí produkty, které splňují průmyslové normy, vč Vysokonapěťová EPDM silikonová pryžová trubková sběrnice pro scénáře středního a vysokého napětí (10kV-35kV).
(1) Základní struktura a klíčové rysy
The Silikonová pryžová trubková přípojnice EPDM sestává z měděného nebo hliníkového vodičového jádra (vodivost ≥60 % IACS) a izolační vrstvy EPDM silikonové pryže o tloušťce 3-8 mm. Vydrží průrazné napětí o ≥25 kV/mm , pracovní teplota -40 ℃ až 120 ℃ a má vynikající odolnost proti ozónu, UV záření a chemické korozi.
2. Hlavní použití EPDM silikonové pryžové trubkové sběrnice
Díky své vynikající izolaci a přizpůsobivosti prostředí Silikonová pryžová trubková přípojnice EPDM je široce používán v energetických systémech a průmyslových aplikacích, zejména včetně:
- Rozvodny středního a vysokého napětí (10kV-35kV), používané pro přípojnicové spoje mezi rozvaděči, transformátory a jističi.
- Venkovní rozvody energie, přizpůsobené drsnému počasí, jako je déšť, sníh a silné sluneční světlo.
- Průmyslové provozy (hutnictví, chemie, elektronika), kde je vyžadována odolnost proti korozi a izolační stabilita.
- Obnovitelné zdroje energie (sluneční, větrné), připojení zařízení na výrobu elektřiny do distribučních sítí.
Spolehlivý Dodavatel trubkové sběrnice EPDM ze silikonové pryže poskytuje přizpůsobené specifikace pro různé instalační prostory a požadavky na napětí a zajišťuje bezpečný a stabilní přenos energie.
3. Porovnání výkonu s tradičními izolovanými přípojnicemi
| Typ sběrnice | Průrazné napětí | Odolnost vůči povětrnostním vlivům | Životnost |
|---|---|---|---|
| Silikonová pryžová trubková přípojnice EPDM | ≥25 kV/mm | Vynikající (odolné vůči UV/ozónu) | 25-35 let |
| Přípojnice izolovaná PVC | ≤15 kV/mm | Špatné (UV náchylné ke stárnutí) | 10-15 let |
| Keramická izolovaná přípojnice | ≥30 kV/mm | Dobrý (křehký) | 20-25 let |
The Vysokonapěťová EPDM silikonová pryžová trubková sběrnice vyniká svým vyváženým výkonem – lepší odolností vůči povětrnostním vlivům než PVC a vyšší flexibilitou než keramika, díky čemuž je ideální pro venkovní a průmyslové vysokonapěťové aplikace.
4. Často kladené otázky
Q1: Pro jaký rozsah napětí je EPDM silikonová pryžová trubková přípojnice vhodná?
A: Používá se hlavně pro 10kV-35kV střední a vysokonapěťové energetické systémy s přizpůsobenými možnostmi pro vyšší úrovně napětí.
Otázka 2: Jak vybrat spolehlivého dodavatele trubkové sběrnice EPDM ze silikonové pryže?
Odpověď: Vyberte si dodavatele se zprávami o testech izolačního výkonu, stabilní kvalitou materiálu EPDM a přizpůsobenými výrobními možnostmi.
Q3: Může být použit v pobřežním nebo korozivním prostředí?
Odpověď: Ano, jeho vrstva silikonové pryže EPDM má silnou odolnost proti korozi, vhodná pro pobřežní a chemická průmyslová prostředí.
Q4: Jaká je maximální proudová zatížitelnost této přípojnice?
A: Standardní modely mohou nést až 3000A , s možnostmi větší kapacity od profesionálních dodavatelů.
