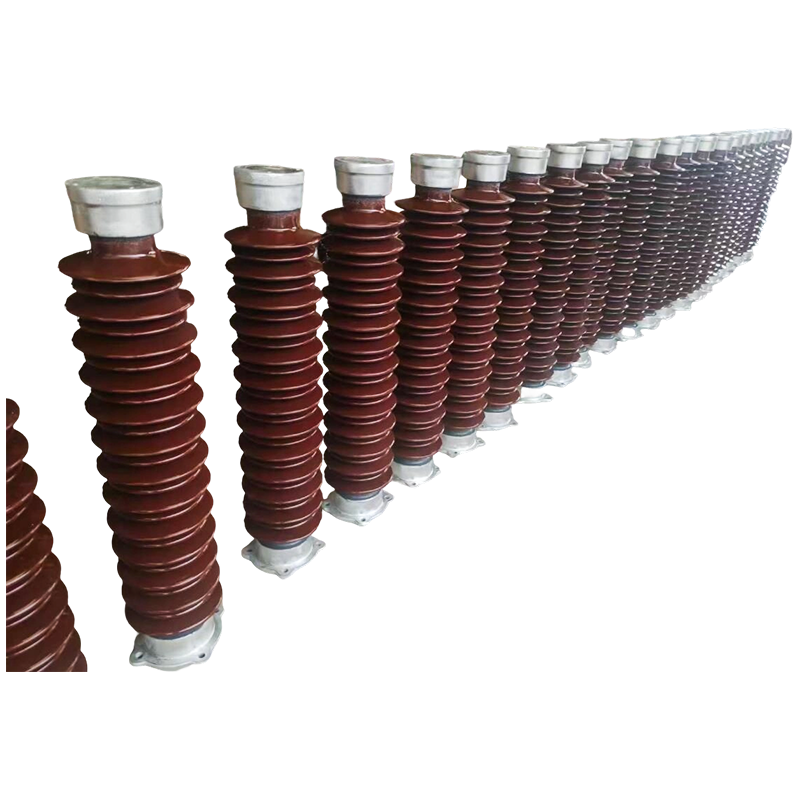

Izolátor sloupků

Technické výhody

Zjednodušená konstrukce a snadná instalace： Izolovaná trubková přípojnice je přímo připevněna k ocelovým konstrukcím nebo betonovým podpěrám, což eliminuje potřebu stěnových průchodek a izolátorů sloupků. Využívá exponovanou metodu instalace podporovanou vyhrazenými trubkovými držáky přípojnic s roztečí ≥275 mm. Pevné držáky se instalují, když se rozpětí pohybuje od 6 m do 13 m.

Vysoká mechanická pevnost a velké rozpětí podpory： Přípustné namáhání izolované trubkové přípojnice je čtyřikrát větší než u pravoúhlých přípojnic, což jí umožňuje odolat značným zkratovým proudům. Při zkratovém proudu 50 kA dosahuje trubková přípojnice Φ100×6 mm rozpětí zavěšení až 9 metrů a s podpěrou konzoly přípojnice může rozpětí dosáhnout 13 metrů. Přípojnici lze přímo připojit k vysokonapěťovým komorám, vnitřním tlumivkám omezujícím proud nebo 10 kV rozvaděčům, což snižuje potřebu odpovídajících izolátorů sloupků, armatur přípojnic a konstrukčních základů.

Silný seismický výkon: Konstrukce produktu bere v úvahu seismické podmínky, odolává horizontálnímu zrychlení 0,20 g, vertikálnímu zrychlení 0,15 g, frekvenci vibrací 20 Hz a toleranci ke třem sinusovým cyklům. Bezpečnostní faktor přesahuje 1,67, což zajišťuje normální provoz za současných seismických a zkratových podmínek.

Vynikající přizpůsobivost prostředí: Vhodné pro nadmořské výšky ≤ 4000 metrů a prostředí s třídou závažnosti znečištění V (silné znečištění), návrhový poměr povrchové vzdálenosti je 31 mm/kV. Po instalaci nástavců povrchové cesty na venkovní terminály není celková povrchová vzdálenost menší než 680 mm.

Vlastnosti

Hodnota strukturálního zjednodušení
V tradičních přípojnicových systémech plní sloupkové izolátory dvojí funkci mechanické podpory a elektrické izolace. Díky inovativním konstrukcím, které přímo upevňují trubkové přípojnice na ocelové konstrukční podpěry, se nejen sníží počet použitých izolátorů, ale zásadně se zjednoduší struktura systému. To snižuje složitost instalace a potenciální místa selhání, což odráží technologický trend vývoje od diskrétních komponent k integrovaným systémům.

Požadavky na přizpůsobivost prostředí
Přídavné izolátory musí splňovat požadavky na dlouhodobý stabilní provoz v náročných prostředích, zejména v náročných podmínkách s úrovněmi znečištění až do třídy V, kde se jejich výkon proti přeskoku proti znečištění stává kritickým ukazatelem. Optimalizací konstrukce přístřešku, použitím hydrofobních materiálů a přísným řízením povrchové vzdálenosti je zajištěn spolehlivý izolační výkon ve speciálních prostředích, jako jsou pobřežní a průmyslové znečištěné oblasti.

Srovnávací analýza instalace a údržby
Ve srovnání se složitými postupy vyžadovanými pro instalaci tradičních izolátorů sloupků – jako je konstrukce základů, vyrovnání vyrovnání a vícebodové upevnění – integrované trubkové systémy přípojnic používají standardizované způsoby instalace držáků, což výrazně zkracuje dobu výstavby. Pokud jde o údržbu, tradiční izolátory vyžadují pravidelné čištění znečištění, detekci trhlin a elektrické testování, zatímco plně uzavřená konstrukce trubkových přípojnic podstatně snižuje četnost údržby a náklady.

Technické vlastnosti materiálu a procesu
Modern post insulators are primarily manufactured using high-strength electrical porcelain, toughened glass, or composite materials. Mezi nimi kompozitní izolátory nabízejí výhody, jako je vynikající hydrofobnost, vysoká odolnost proti roztržení a nízká hmotnost.
