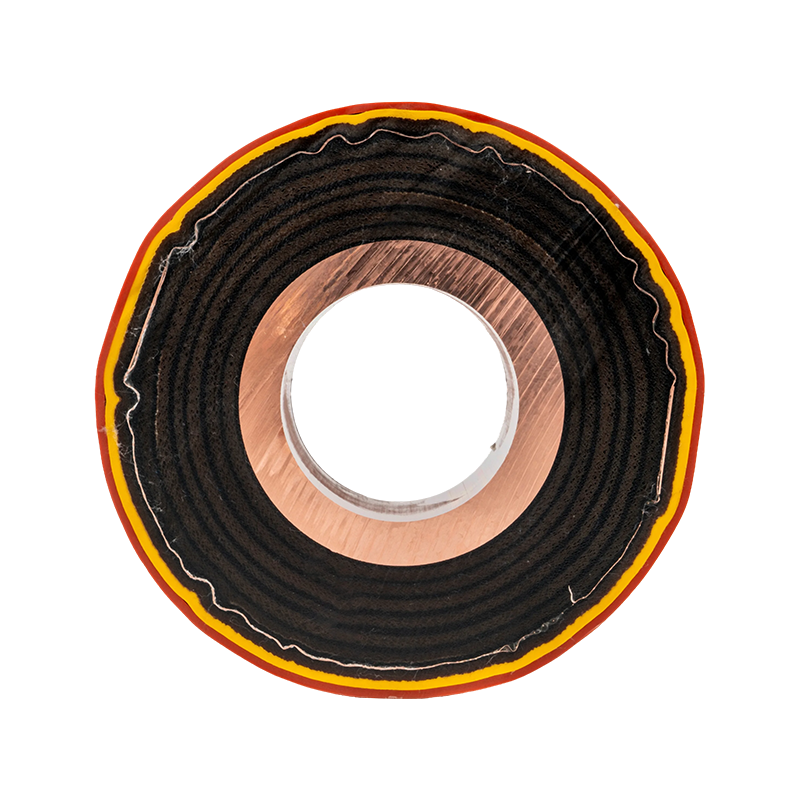

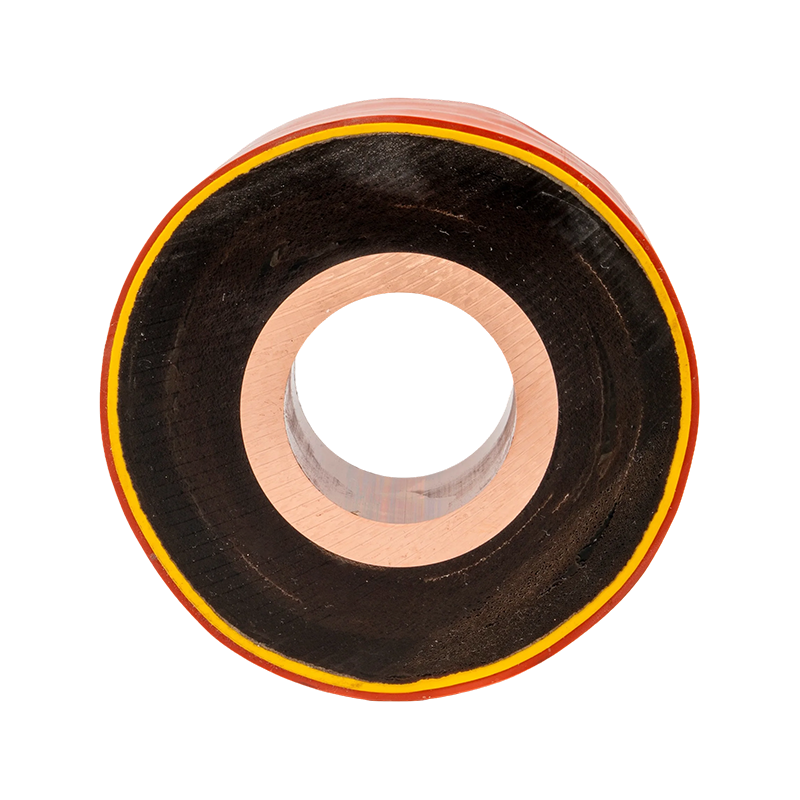

Trubková přípojnice odlévaná z epoxidové pryskyřice
WOPENG Epoxidová pryskyřice litá trubková sběrnice je produkt pro přenos energie integrálně vytvořený pomocí plně automatizovaného dvousložkového vakuového vstřikovacího stroje, který využívá technologie tlakového vstřikování a vysokoteplotního vytvrzování. Jeho struktura je neoddělitelná a vyznačuje se vlastnostmi zpomalujícími hoření spolu s odolností proti stárnutí a může se pochlubit navrženou životností více než 30 let. U tohoto produktu jsou izolační spoje a měděné vodiče vyráběny jednorázovým lisováním, čímž se dosahuje bezproblémového spojení bez rozhraní. Mezilehlé spoje využívají zabudovanou techniku svařování svorek z nerezové oceli, která zajišťuje, že nárůst teploty ve spojích svorek zůstane nižší než u těla vodiče. Výrobek používá měděné vodiče TZ7 nebo vyšší třídy bez obsahu kyslíku (obsah mědi ≥ 99,90 %) s maximálním rozpětím zavěšení nepřesahujícím 5 metrů. Zahrnuje plně stíněné konstrukční provedení, kde kovové stínění je vyrobeno z kompozitu pocínovaného ocelového pásu a měděného pásu. Zemnící systém je realizován spolehlivým přivařením měděných lankových drátů ke kovové stínící vrstvě. Kromě toho je produkt vybaven vodotěsnými a vlhkostními opatřeními a standardizovaným identifikačním systémem.
- Podrobnosti o produktu
- Vlastnosti
- Kontaktujte nás
Technické výhody
Integrovaný proces formování: Pomocí plně automatického dvourežimového vakuového vstřikovacího stroje pro integrované lití se produkt formuje v jediném cyklu prostřednictvím tlakového vstřikování a vytvrzování při vysoké teplotě. Vodič, stínící vrstva, polovodivý krepový papír, vnější stínící vrstva, kovová stínící vrstva a vnější ochranná vrstva jsou hladce integrovány do neoddělitelné monolitické struktury.
LongLife Design: Výrobek se vyznačuje vlastnostmi zpomalujícími hoření a odolností proti stárnutí s životností až 30 let.
Vysoce kvalitní vodivé materiály: Jako vodivý materiál je vybrána měď TZ7 nebo vyšší třídy, přičemž čistá měděná trubice má obsah mědi ≥99,90 %.
Technologie spolehlivého připojení: Spoje izolace jsou vytvořeny v jediném lisovacím cyklu a zataveny do jednoho těla s měděným vodičem. Mezilehlé spoje využívají svařování svorek z nerezové oceli. Nárůst teploty ve spojích svorek je nižší než u tělesa vodiče. Spojení mezi izolačními spoji a zařízením je dosaženo pomocí pružných spojů zajištěných šrouby.

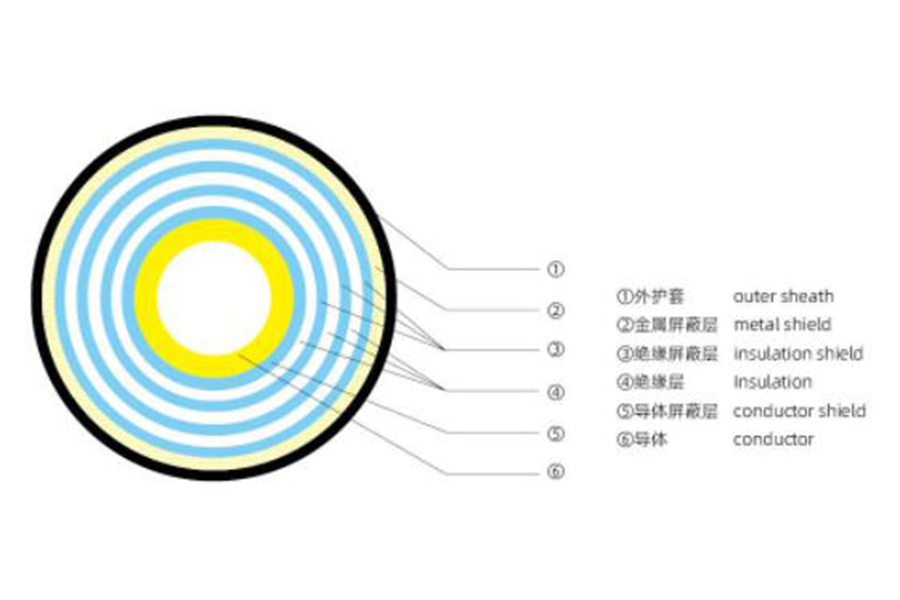

| Schéma struktury produktu |
 |
| Úroveň napětí (KV) | Tloušťka izolace (mm) |
| 10 | 10 |
| 35 | 15 |
| 66 | 20 |
| 110 | 30 |
| 220 | 45 |
| Podmínky prostředí použití | |
| Nadmořská výška: ≤ 4000 metrů Minimální teplota okolního vzduchu:-45 ℃; Nejvyšší okolní teplota vzduchu je 60C; Maximální denní teplotní rozdíl: 35K Intenzita slunečního svitu: 100 ow/m2 slunečního záření Maximální rychlost větru: 40 m/s (10 minut průměrná maximální rychlost větru z 10 m nad zemí) Okolní relativní vlhkost (při 25 。 C): průměrná relativní vlhkost naměřená během 24 hodin je nižší než 95 %; Průměrná měsíční relativní vlhkost vzduchu je 90 % Tloušťka ledu: Tloušťka ledu nepřesahuje 20 mm Seismická intenzita: 8 stupňů Horizontální zrychlení na zemi: 0,20g Vertikální zrychlení: 0,15g Frekvence: 20Hz Doba výdrže je sinusová: 3 cykly Bezpečnostní faktor: větší než 167 Úroveň znečištění: Úroveň znečištění podle GB/T5582 specifikovaná V - specifická vzdálenost plazení při návrhu vážného znečištění je 31 mm/kv, po instalaci venkovního terminálu s horolezeckým zařízením není celková vzdálenost stoupání menší než 680 mm Dočasné přepětí: doba přepětí nesmí překročit 8h za 24 hodin nesmí překročit 125h za celý rok | |
 |  |
 | |
| Struktura produktu a požadavky | |
| Vakuová licí trubková přípojnice z epoxidové pryskyřice se nalévá automatickým vakuovým lepidlem s dvojitým mícháním kapalin, tlakovým litím a vytvrzováním při vysoké teplotě, jakmile se vytvoří. Vodič, vnitřní stínící vrstva, polovodivý vlnitý papír, vnější stínící vrstva, kovová stínící vrstva a vnější ochranná vrstva jako celek, nelze rozdělit, zpomaluje hoření, odolnost proti stárnutí, životnost 30 let. Spoj trubkové sběrnice z vakuového odlitku z epoxidové pryskyřice je vytvořen jednou a integrován s měděným vodičem. Střední článek je svařen se zapuštěnou nerezovou obručí. Nárůst teploty u svorkovnice je menší než u tělesa vodiče. Materiál odpovídá konstrukčnímu tvaru a materiálu přípojnice. Materiál vodiče: Měla by být vybrána měď T2Y a vyšší třídy a obsah mědi v čisté měděné trubce je ≥ 99,90%. Maximální rozpětí závěsné trubkové přípojnice vakuové epoxidové pryskyřice není větší než sM. Trubková sběrnice by měla mít kovovou stínící vrstvu a kovové stínění je vyrobeno z měděného opleteného pásku a měděného pásku. Zemnící vodič je spolehlivě svařen měděnou splétanou páskou a kovovou stínící vrstvou. Zemnící body musí být bezpečně připojeny k místnímu zemnicímu systému. Uzemňovací body musí být zesíleny vodotěsnými a vlhkostně odolnými opatřeními. Uzemňovací body musí být označeny a očíslovány Izolační vnější kryt zemnící stínění by měl být schopen spolehlivě zabránit pronikání vlhkosti a vlhkosti. Lze použít tepelně smrštitelné izolační průchodky a na zřejmých místech jsou použity fázové barvy (žlutá, zelená, červená). Antikorozní úprava by měla být aplikována na svařování kovů při stavbě staveniště. Všechny použité šrouby a šrouby jsou vyrobeny z žárově pozinkovaných materiálů. Spojení mezi koncovým spojem sběrnice vakuové epoxidové pryskyřice zalité trubicí a zařízením je provedeno měkkým spojem a šroubovým spojem. Požadavky na přeplátovaný povrch konce vodiče: konec měděné trubky by měl být zaoblený a spojovací povrch konce měděné trubky by měl být pokoven stříbrem nebo cínem, aby byl zajištěn nízký kontaktní odpor a antikorozní funkce. | |
 |  |
| Typická aplikační řešení pro izolované trubkové přípojnice |

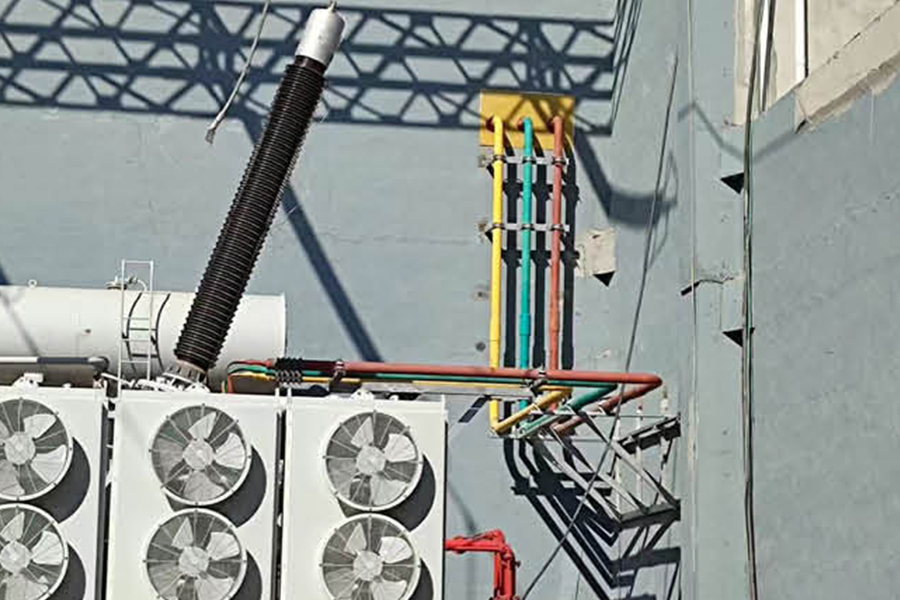

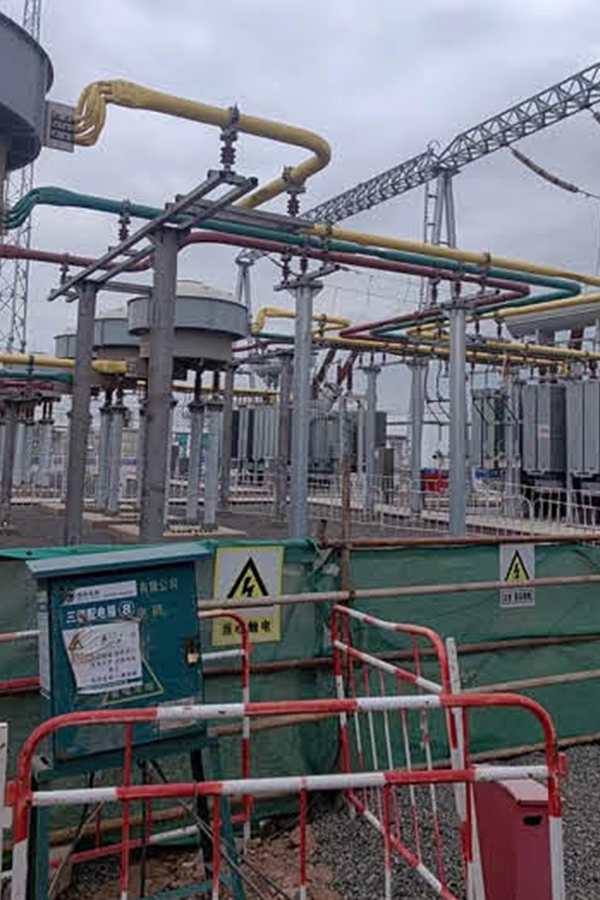

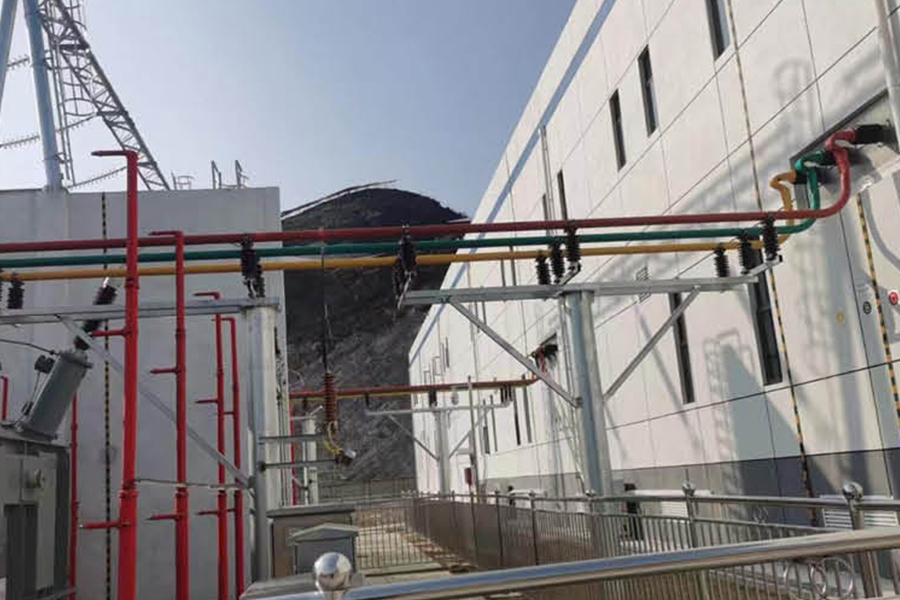

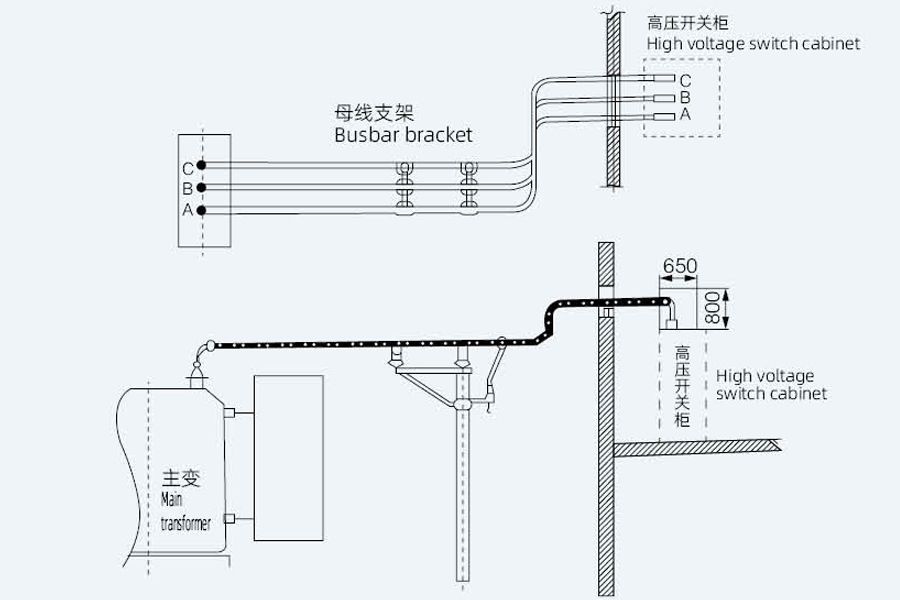

| Metoda 1: Připojte hlavní transformátor k řídicí místnosti Toto je nejběžnější způsob aplikace trubkové přípojnice. Přípojnice je přímo připojena z nízkonapěťových svorek hlavního transformátoru k svorky rozvaděče ve velínu. Hlavní výhody: Vhodné pro velké proudy. Vedení je jasné a krásné a může být plně izolované nebo poloizolované. |
 |

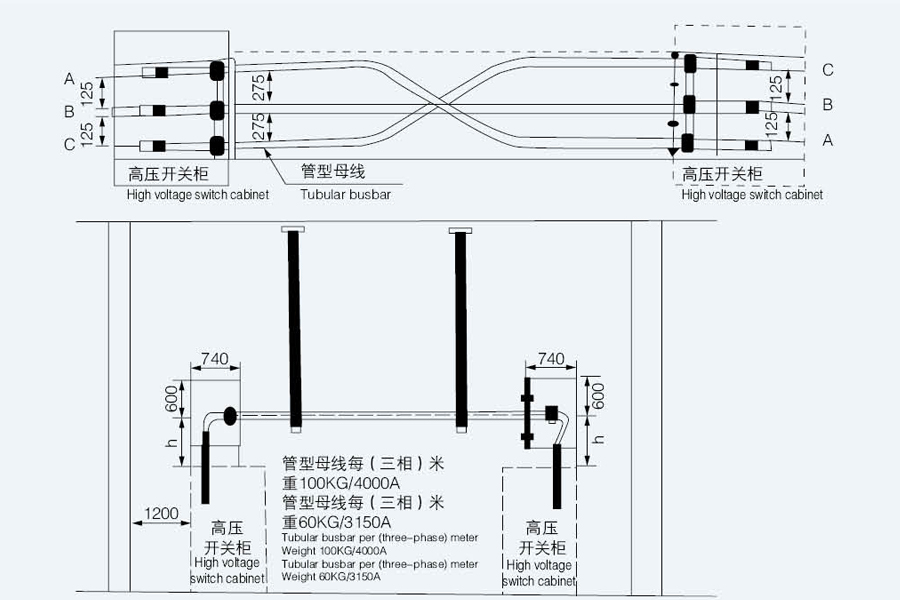

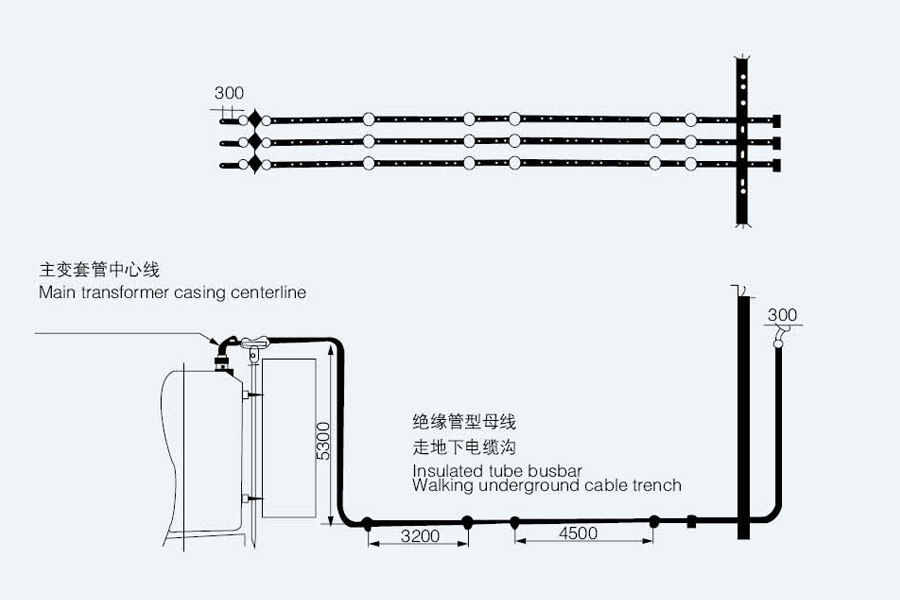

| Metoda 2: Přípojnice je vedena přes kabelový žlab nebo kabelové mezipatro Níže uvedený obrázek je dalším běžným způsobem aplikace trubkových přípojnic. Přípojnice mohou být připojeny k rozvaděčům přes podzemní kabelové žlaby nebo kabelové mezipatře a lze je také použít pro propojení mezi rozvaděči. Tato přípojnice je plně izolovaná a je zvláště vhodná pro situace kde je kabeláž obtížná. |
 |
| Metoda 3: Trubkové přípojnice jsou vedeny kabelovými žlaby nebo kabelovými mezipatry Tato metoda je horním způsobem připojení kabelů rozvaděče. Může být také připojen přes kabelové mezipatro a spodní kabelové připojení metoda. Uživatelé si mohou vybrat podle aktuální situace. Typ přípojnice je plně izolovaný. |
 |

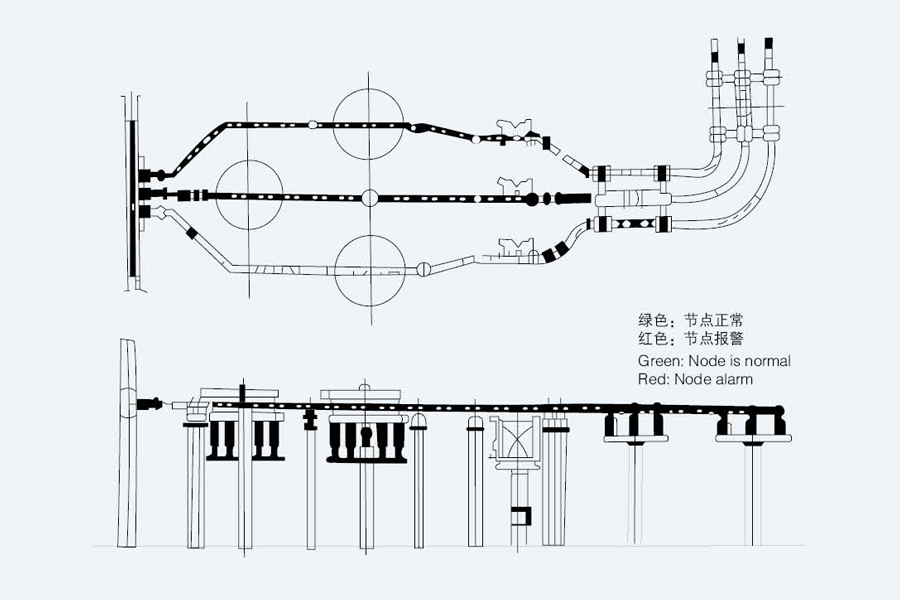

| Metoda 4: CNC monitorovací systém s trubkovou sběrnicí Naše společnost si jej vyvíjí sama a implementuje bezobslužné inteligentní sledování více technických dat trubkové sběrnice. |
 |

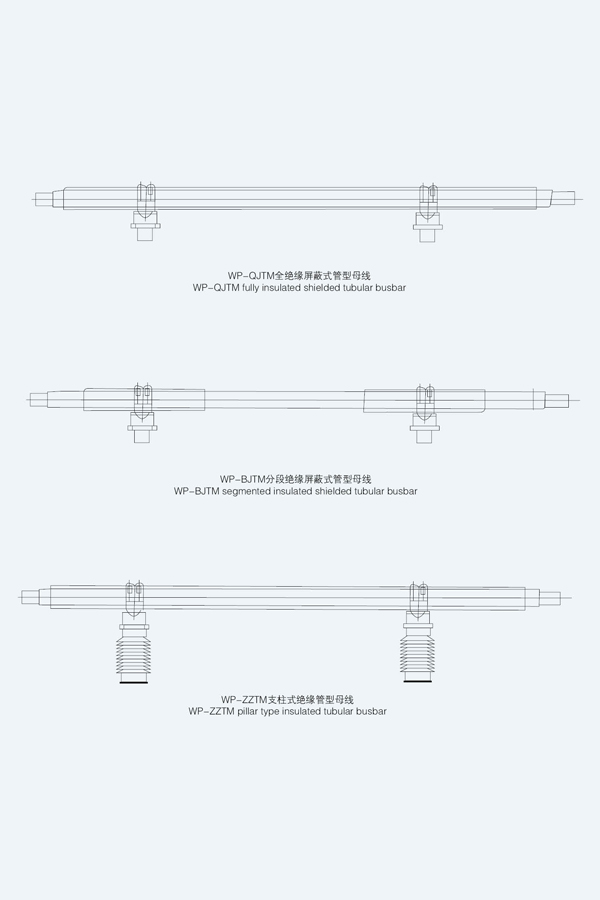

| Izolovaná trubková přípojnice |
 |
Podmínky provozního prostředí
Nadmořská výška: ≤4000 m
Teplotní podmínky: Minimální teplota okolního vzduchu: 45 °C；Maximální teplota okolního vzduchu: 60 °C；Maximální denní kolísání teploty: 35 K
Intenzita slunečního záření: 1000 W/m²
Rychlost větru Podmínky: Maximální rychlost větru: 40 m/s
Vlhkostní podmínky: Denní průměrná relativní vlhkost: ≤ 95 % ； Průměrná měsíční relativní vlhkost: ≤ 90 %
Podmínky ledové pokrývky: Tloušťka ledu nepřesahující 20 mm
Seismické podmínky: Seismická intenzita: 8 stupňů； Horizontální zrychlení země: 0,20 g； Vertikální zrychlení země: 0,15 g； Frekvence: 20 Hz； Doba výdrže sinusové vlny: 3 cykly
Bezpečnostní faktor: Vyšší než 1,67 $ $
O nás
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Trubková přípojnice odlévaná z epoxidové pryskyřice Manufacturers and OEM Trubková přípojnice odlévaná z epoxidové pryskyřice Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Shromažďujeme profesionální tým odborníků z oboru, vedoucí inženýrský a technický personál a zkušené výrobní specialisty, kteří se již mnoho let zabývají technologií energetických zařízení.
Mezi naše hlavní produkty patří měděné a hliníkové trubkové přípojnice, větrné trubkové přípojnice, intenzivní (kompaktní) přípojnice a systémy posuvných trolejí. Zaměřujeme se na výzkum a vývoj a výrobu plně izolovaných uzavřených trubkových přípojnic 0,4 kV–35 kV a nízkonapěťových přípojnicových systémů z lité pryskyřice, které poskytují spolehlivé trasy přenosu energie pro elektrárny, rozvodny, větrné farmy, železniční tranzitní a průmyslová zařízení.

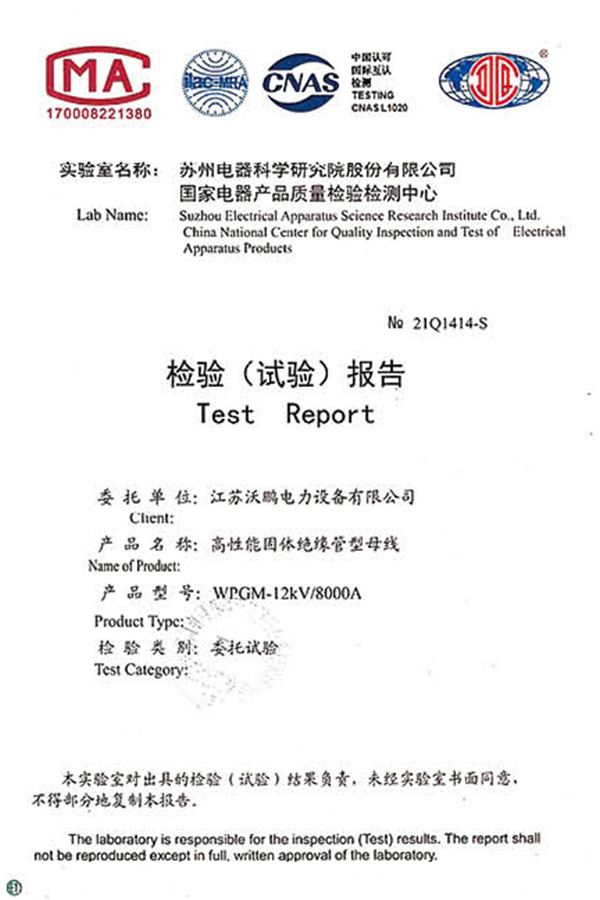

čestný certifikát
Novinky
-
-
Plně izolované trubkové přípojnice se spoléhají na tři primární izolační materiály: PTFE (polytetrafluorethylen) , zalévací hmota z epoxidové pryskyřice a Silikonová pryž EPDM . Každý materiál je vybrán na základě třídy n...
View More + -
A napájecí autobusová dráha je prefabrikovaný, plně uzavřený elektrický rozvodný systém, který vede proud pevnými měděnými nebo hliníkovými vodiči umístěnými uvnitř kovového krytu a nahrazuje svazky kabelů a trubek pro střední a silnoproudé ro...
View More +
Plně izolovaná trubková přípojnice Industry knowledge
1. Co je trubková sběrnice odlévání z epoxidové pryskyřice
The Trubková přípojnice odlévaná z epoxidové pryskyřice je vysoce výkonná izolovaná vodivá součást, vyrobená litím epoxidové pryskyřice kolem kovového vodiče (měď nebo hliník) přesným lisováním. Integruje vynikající elektrickou izolaci, mechanickou pevnost a odolnost proti znečištění a slouží jako klíčová součást v rozvodech středního a vysokého napětí. Profesionál Dodavatel trubkové sběrnice pro lití epoxidové pryskyřice vyrábí produkty, které splňují přísné průmyslové normy a zajišťují stabilní provoz ve složitých energetických prostředích.
(1) Základní struktura a klíčový výkon
The Trubková přípojnice odlévaná z epoxidové pryskyřice sestává z jádra vodiče (vodivost ≥63 % IACS) a izolační vrstvy z epoxidové pryskyřice (tloušťka 5-10 mm). Má průrazné napětí ≥30 kV/mm , izolační odpor nad 1,0 × 10¹³Ω a vydrží pracovní teploty -30 ℃ až 130 ℃. Jeho vrstva z epoxidové pryskyřice je nehořlavá (splňuje normu UL94 V-0) a má silnou odolnost proti vlhkosti a chemické korozi.
2. Kde se používá trubková sběrnice odlévání z epoxidové pryskyřice
Díky své vynikající izolaci a stabilitě Trubková přípojnice odlévaná z epoxidové pryskyřice je široce používán ve scénářích vyžadujících vysokou bezpečnost a spolehlivost, zejména včetně:
- Rozvodny středního a vysokého napětí (10kV-35kV), používané pro přípojnicové spoje mezi transformátory, jističi a rozvaděči.
- Vnitřní rozvodné skříně a ovládací panely, zejména ve vysoce vlhkém nebo prašném průmyslovém prostředí.
- Napájecí systémy ve výškových budovách, nemocnicích a datových centrech, kde je kritická požární bezpečnost a stabilita izolace.
- Stanice obnovitelné energie (sluneční, větrné) a průmyslové závody (petrochemie, metalurgie), adaptující se na drsné pracovní podmínky.
Spolehlivý Dodavatel trubkové sběrnice pro lití epoxidové pryskyřice poskytuje přizpůsobené specifikace, včetně různých velikostí vodičů a tlouštěk izolace, aby vyhovovaly různým scénářům instalace a požadavkům na napětí.
3. Porovnání výkonu s jinými izolovanými přípojnicemi
| Typ sběrnice | Průrazné napětí | Požární odolnost | Odolnost proti vlhkosti |
|---|---|---|---|
| Trubková přípojnice odlévaná z epoxidové pryskyřice | ≥30 kV/mm | UL94 V-0 (nehořlavý) | Výborně |
| Silikonová pryžová izolovaná přípojnice | ≥25 kV/mm | UL94 V-1 | Dobře |
| Přípojnice izolovaná PVC | ≤15 kV/mm | UL94 V-2 | Chudák |
The Trubková přípojnice odlévaná z epoxidové pryskyřice má zjevné výhody v průrazném napětí a požární odolnosti, takže je preferovanou volbou pro scénáře vysoce bezpečné distribuce energie. Profesionál Dodavatel trubkové sběrnice pro lití epoxidové pryskyřice zajišťuje stálou kvalitu produktů, aby byly splněny přísné požadavky klíčových energetických projektů.
4. Často kladené otázky
Q1: Jaká je životnost trubkové sběrnice pro lití epoxidové pryskyřice?
Odpověď: Za normálních pracovních podmínek může sloužit 30-40 let , se stabilním výkonem a bez zjevného stárnutí.
Q2: Jak si vybrat spolehlivého dodavatele trubkové sběrnice pro lití epoxidové pryskyřice?
Odpověď: Upřednostňujte dodavatele se zprávami o zkouškách typu produktu, pokročilým odlévacím zařízením a bohatými zkušenostmi s aplikacemi energetických systémů.
Q3: Lze jej použít ve venkovním prostředí?
A: Je vhodný hlavně pro vnitřní použití; venkovní modely s anti-UV úpravou jsou k dispozici od profesionálních dodavatelů.
Q4: Jaká je maximální proudová zatížitelnost této přípojnice?
A: Standardní modely mohou nést až 3500A , s přizpůsobenými možnostmi pro větší aktuální požadavky.
