Co je PTFE trubková přípojnice？

Trubková přípojnice z PTFE je vysokonapěťové zařízení pro přenos energie, které používá kovovou trubku (obvykle měď nebo hliník) jako vodič, fólii orientovanou na PTFE jako primární izolační médium a přesný proces mechanického vinutí k vytvoření vícevrstvé stínící struktury. Mezi jeho hlavní vlastnosti patří: PTFE fólie potažené silikonovým olejem mezi vrstvami za účelem vytvoření hustého kontinuálního dielektrika bez dutin; konfigurace ne méně než 5 kapacitních stínících vrstev (včetně nulových, odstupňovaných a uzemněných stínících vrstev); a silikonové pryžové nástavce proti tečení pro dosažení optimalizovaného rozložení elektrického pole a zvýšeného tečení.

Tento typ přípojnice pracuje v teplotním rozsahu -60 ℃ až 250 ℃ , dosahuje stupně ochrany IP68 a nabízí vynikající odolnost proti korozi a toleranci vůči vysokým/nízkým teplotám, díky čemuž je určen pro extrémní provozní prostředí.

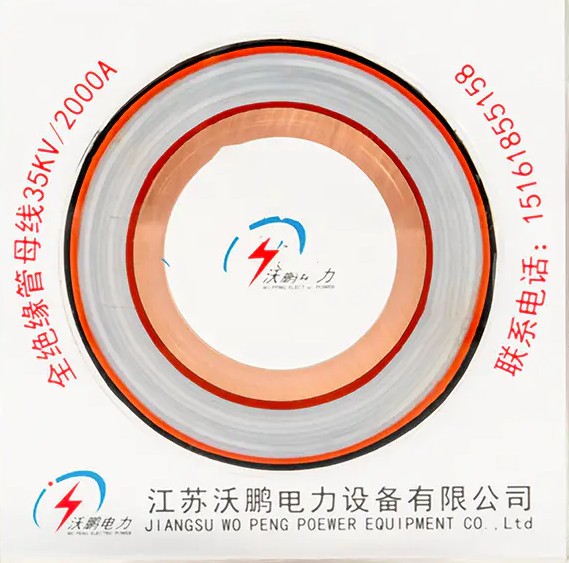

Strukturální analýza: Přesný návrh pětivrstvého ochranného systému

Izolační struktura PTFE trubkové přípojnice přijímá koncept vrstvené ochrany zevnitř ven, přičemž každá vrstva plní specifické elektrické a mechanické funkce:

Vrstva vodiče a struktura rozptylu tepla

Vodič typicky používá T2Y vysoce čisté měděné trubky s obsahem mědi ≥99,90 %. Ve srovnání s pravoúhlými vodiči stejného průřezu trubková struktura zvětšuje plochu o 40 % a zlepšuje rovnoměrnost rozložení hustoty proudu tím 60 % . V technických testech měděná trubková přípojnice Φ200 × 10 mm nesoucí 4000 A vykazovala nárůst teploty 15℃ nižší než u běžných kabelů. Dutá struktura zachovává koeficient kožního efektu Kf≤1, čímž snižuje AC odpor 35 % ve srovnání s pravoúhlými vodiči; specifikace Φ300 × 15 mm může nepřetržitě nést 12000A .

Primární izolační vrstva: Film orientovaný na PTFE

Primární izolační vrstva používá fólii orientovanou na PTFE impregnovanou silikonovým olejem. Molekulární řetězec PTFE má spirálové uspořádání s energií vazby uhlík-fluor 485 kJ/mol, což dává materiálu extrémně vysokou chemickou stabilitu. Tato izolační vrstva zůstává stabilní v teplotním rozsahu -250 ℃ až 340 ℃ ; po 10 letech provozu v prostředí s 80℃ denním teplotním výkyvem se dielektrická ztráta zvýší pouze o 0,003 % .

Vícevrstvý kapacitní stínící systém

Struktura stínící vrstvy obvykle zahrnuje:

• Stínící vrstva s nulovým potenciálem : Těsně přilne k povrchu vodiče, aby vyrovnal elektrické pole na povrchu vodiče
• Odstupňovaná stínící vrstva : 0,2 mm splétaný řemen z měděné sítě vytváří efekt Faradayovy klece a snižuje intenzitu elektrického pole na povrchu přípojnice z 2,3 kV/mm na 0,7 kV/mm a zcela eliminuje rizika korónového výboje
• Uzemněná stínící vrstva : Poskytuje konečnou ochranu uzemněním

Konfigurace komponent pro rozšíření tečení ze silikonové pryže dále optimalizuje distribuci koncového elektrického pole a zabraňuje povrchovému výboji.

Ochranná vnější vrstva

Vnější vrstva používá polyolefinové polymerní pláště nebo materiály ze silikonové pryže s an IP68 stupeň ochrany, který zcela zabraňuje vnikání prachu a umožňuje dlouhodobý provoz ponořený. Při zkouškách v solné mlze je 10letá rychlost koroze ≤ 0,01 mm/rok .

Vlastnosti materiálu: PTFE Adaptabilita na extrémní prostředí

Výhody PTFE jakožto primárního izolačního materiálu pro přípojnice vycházejí z jeho jedinečné molekulární struktury:

Všimněte si, že PTFE začíná významný tepelný rozklad při 380 °C, takže technické aplikace by měly udržovat 10-15% teplotní bezpečnostní rezervu a udržovat provozní teploty pod 240 °C. Již 0,1 % nečistot může snížit teplotu tepelné deformace o 12 °C, takže kontrola čistoty materiálu je kritická.

Výkonnostní výhody: Proč zvolit trubkovou konstrukci

Revoluční zlepšení kapacity přenosu proudu

Dutá trubková struktura zásadně mění vzorce rozložení proudu. Testovací data projektu State Grid UHV ukazují, že řešení trubkových přípojnic zlepšují proudovou zatížitelnost 200 % ve srovnání s tradičními obdélníkovými přípojnicemi. Princip spočívá v účinném potlačení skinefektu v trubicových vodičích, výsledkem je rovnoměrnější rozložení proudu a výrazně snížený střídavý odpor.

Konstrukční výhody v mechanické pevnosti

Modul průřezu trubky dosahuje 4krát pravoúhlých přípojnic. V jednopolových 13metrových nosných konstrukcích vydrží 50 kA rázový zkratový proud bez deformace, snížení použití držáku o 60 % oproti tradičním řešením. Tato vlastnost mu dává nenahraditelné výhody ve velkorozponových továrnách, rozvodnách a projektech inženýrských tunelů.

Komplexní vývoj přizpůsobivosti prostředí

Vnější ochranný systém splňuje antikorozní certifikaci úrovně C5. Anti-UV tříbarevné pláště vykazují změny barevného rozdílu ΔE≤3 (CIE Lab* standard) při intenzivním slunečním světle. Ochranná vnější vrstva odolá tlaku vody v hloubce 30 metrů a erozi mořské vody, přičemž konstrukční životnost přesahuje 30 let .

Aplikační scénáře: Pokrytí od pevniny po hluboké moře

Nová generace energie

V aplikacích větrných farem na moři, PTFE trubkové přípojnice nahradit tradiční zařízení GIS a snížit tak stopu rozvodny 40 % . Jeho antivibrační design odolá tajfunům kategorie 12 s tolerancí zrychlení vibrací 5 g . Ve fotovoltaických elektrárnách odolávají izolační vrstvy PTFE denním teplotním výkyvům o 80 °C a zajišťují spolehlivý přenos stejnosměrného vysokého napětí.

Chemická a korozivní prostředí

PTFE odolává prakticky všem známým kyselinám, zásadám, organickým rozpouštědlům a oxidantům. V prostředí chemické výroby se na povrchech přípojnic snadno nehromadí nečistoty a izolační výkon se nesnižuje v důsledku chemické koroze. Aplikace plněných materiálů PTFE v mechanických zařízeních také řeší problém produktů kontaminujících mazací olej.

Městská infrastruktura a speciální projekty

V tunelech přes moře, integrovaných chodbách a dalších vlhkých nebo ponořených prostředích zajišťuje krytí IP68 dlouhodobý spolehlivý provoz přípojnic. Obloukové konstrukce přípojnic se mohou přizpůsobit povrchům budovy s řízenými instalačními tolerancemi ±1 mm , splňující dvojí požadavky na moderní architektonickou estetiku a funkčnost.

Extrémní teploty prostředí

V extrémně chladných oblastech si PTFE zachovává určitý stupeň pružnosti při velmi nízkých teplotách -260 °C; ve vysokoteplotním průmyslovém prostředí zůstává jeho pevnost v tahu při 260 °C přibližně 5 MPa (asi 1/5 hodnoty pokojové teploty), s pevností v ohybu 1,4 MPa zajišťující strukturální integritu v havarijních stavech.

Technologický vývoj a budoucí směry

Integrace inteligentního monitorování

Nová generace PTFE trubkové přípojnice může integrovat vestavěné systémy monitorování teploty z optických vláken pro monitorování teploty vodičů v reálném čase. Technická praxe ukazuje, že tato technologie může poskytnout včasné varování před potenciálními horkými místy 48 hodin předem, snížení poruchovosti z 0,3/rok na 0,02/rok . Budoucí iterace budou integrovat 5G komunikační moduly, které umožní nahrávání 128 provozních parametrů v reálném čase a prediktivní údržbu.

Upgrade zeleného materiálu

Produkty nové generace využívající materiály z recyklované mědi (obsah mědi ≥95 % recyklovaného materiálu) snižují uhlíkovou stopu 38 % ve srovnání s tradičními produkty ve scénářích citlivých na uhlík, jako jsou datová centra, v souladu s globálním trendem směrem k nízkouhlíkovým energetickým zařízením.

Průzkum supravodivých technologií

Vysokoteplotní supravodivé měděné trubkové přípojnice laboratorního stupně již byly dosaženy 20000A proudová zatížitelnost při -196℃, s komerční aplikací se očekává kolem roku 2030, což nově definuje technické hranice vysokoproudého přenosu.

Základy výběru a provozu a údržby

V praktických technických aplikacích si zaslouží pozornost následující technické body:

1. Výběr tloušťky stěny : Pro chemické těsnění potrubí se doporučují neplněné PTFE manžety s tloušťkou stěny ≥1 mm; pro elektrické izolační aplikace vystavené cyklickému tepelnému šoku se doporučují modely vyztužené uhlíkovými vlákny s dosahující životnosti tepelné únavy 3krát u standardních modelů
2. Teplotní rozpětí : Všechny vysokoteplotní aplikace by měly udržovat 10-15% teplotní bezpečnostní rezervu
3. Kontrola částečného vypouštění : Kvalitní produkty by měly kontrolovat částečné vypouštění níže 5 pC (při zkušebním napětí 1,5 Ur), lepší než limit normy IEC 10 pC
4. Integrita stínící vrstvy : Spojitost odstupňovaných stínících vrstev přímo ovlivňuje rozložení elektrického pole; instalace musí zabránit zlomení nebo zvrásnění řemenů z měděné sítě
