Jak vybrat správnou trubkovou přípojnici z hliníkové slitiny

Nejpřímější odpověď: vyberte svůj trubková přípojnice z hliníkové slitiny založené na čtyřech základních parametrech – jakost slitiny, vnější průměr a tloušťka stěny, jmenovitý proud hliníkových trubkových přípojnic a okolní podmínky na místě instalace. Správné určení těchto čtyř eliminuje nejčastější příčiny předčasného selhání, tepelného přetížení a mechanického kolapsu ve venkovních rozvodnách a přenosových konstrukcích. Tato příručka vás provede každým faktorem se specifickými údaji, srovnáními v odvětví a praktickými pokyny, které pomohou inženýrům, týmům nákupu a projektovým manažerům činit informovaná rozhodnutí.

Proč jsou hliníkové trubkové přípojnice preferovanou volbou pro vysokonapěťové instalace

Trubkové přípojnice z hliníkové slitiny do značné míry nahradily formáty pevných a plochých vodičů ve venkovních rozvaděčích středního a vysokého napětí, rozvodnách a přenosových konstrukcích. Důvody jsou dobře podpořeny technickými údaji.

Dutý trubkový profil využívá materiál efektivněji než plná tyč ekvivalentního průřezu. Pro danou proudovou zatížitelnost může trubkový vodič dosáhnout stejného výkonu s kožním efektem O 30–40 % méně hmoty materiálu ve srovnání s pevnou tyčí. To se přímo promítá do sníženého konstrukčního zatížení podpěrných izolátorů a portálové ocelové konstrukce – významná výhoda v uspořádáních sběrnic s dlouhým rozpětím, kde rozpětí 8 až 15 metrů mezi podporami jsou typické.

Slitiny hliníku také nabízejí poměr pevnosti k hmotnosti, kterému se ocel a měď nemohou rovnat při srovnatelných úrovních nákladů. Pro venkovní aplikace vystavené působení větru, ledu a seismických jevů není tento mechanický výkon pouze pohodlím – je to požadavek na konstrukční bezpečnost. Trubkový průřez poskytuje vysoký modul průřezu a moment setrvačnosti na jednotku hmotnosti, což umožňuje delší rozpětí bez nadměrného průhybu nebo únavy způsobené vibracemi v upevňovacích bodech svěrek.

Další praktickou výhodou je odolnost proti korozi. Přirozená oxidová vrstva na površích z hliníkové slitiny poskytuje dostatečnou ochranu ve většině atmosférických prostředí. V pobřežních nebo silně průmyslových prostředích lze specifikovat eloxování nebo speciální povrchové úpravy pro prodloužení životnosti 30 let s běžnou údržbou.

Pochopení jakosti hliníkových slitin používaných v trubkových přípojnicích

Ne všechny hliníkové slitiny fungují stejně v aplikacích s přípojnicemi. Výběr třídy slitiny ovlivňuje elektrickou vodivost, pevnost v tahu, svařitelnost a odolnost vůči korozi pod napětím. Tři nejčastěji specifikované řady slitin pro aplikace trubkových přípojnic z hliníkové slitiny jsou řady 1xxx, 6xxx a méně obvyklé řady 5xxx.

Slitina 1350 (Al 99,5 % — řada 1xxx)

Alloy 1350-H14 nebo H19 je staardní třída elektrického vodiče. Obsahuje minimum 99,5% hliník a dosahuje elektrické vodivosti přibližně 61 % IACS (Mezinárodní standard žíhané mědi). Pevnost v tahu je střední – typicky 95–130 MPa v závislosti na teplotě – což omezuje jeho použití na kratší rozpětí nebo aplikace, kde je strukturální zatížení mírné. Jeho primární výhodou je maximální vodivost na jednotku průřezu, což z něj činí preferovanou slitinu, když je hlavním konstrukčním cílem minimalizace ztrát odporu.

Slitina 6061 a 6063 (Al-Mg-Si – řada 6xxx)

Slitiny řady 6xxx představují nejpoužívanější skupinu pro konstrukční aplikace sběrnic. Slitina 6061-T6 nabízí pevnost v tahu 260–310 MPa a mez kluzu přibližně 240–276 MPa , při zachování elektrické vodivosti kolem 43 % IACS . Slitina 6063-T6 poskytuje mírně nižší pevnost (pevnost v tahu ~205–240 MPa), ale vyšší vodivost (~53 % IACS) a vynikající vytlačovatelnost, díky čemuž je preferovanou volbou pro složité trubkové profily.

Ve většině projektů přípojnic rozvoden dosahuje 6063-T6 nejpraktičtější rovnováhu mezi elektrickým výkonem a mechanickou nosností. Vykazuje také dobrou svařitelnost pomocí procesů MIG nebo TIG, což je kritické pro spoje a dilatační smyčky.

6101 slitina (Al-Mg-Si – vysoce vodivá struktura)

Alloy 6101-T61 nebo T64 je speciálně vyvinuta pro aplikace elektrických sběrnicových vodičů, kde je vyžadována jak mechanická pevnost, tak vodivost nad 55 % IACS. To dosáhne 55–57 % IACS s pevností v tahu přibližně 220–260 MPa . Tato slitina je často specifikována pro vysokoproudé systémy sběrnic generátorů a struktury sběrnic velkokapacitních rozvoden, kde nemůže být významně ohrožena vodivost ani konstrukční výkon.

Aktuální hodnocení hliníkové trubkové přípojnice: Jak správně nastavit velikost

Jmenovitý proud hliníkové trubkové přípojnice je určen schopností vodiče odvádět teplo generované odporovými ztrátami (I²R) bez překročení maximální povolené teploty vodiče – obvykle 90°C pro plynule jmenovité hliníkové přípojnice v souladu s normami IEC 62271 a ANSI/IEEE.

Aktuální hodnocení závisí na následujících proměnných:

• Vnější průměr (OD) a tloušťka stěny – společně definující plochu průřezu a plochu povrchu pro odvod tepla
• Vodivost slitiny v %IACS
• Okolní teplota (standardní reference: 40 °C pro IEC, 25 °C pro IEEE )
• Sluneční záření (významné pro venkovní horizontální sběrnice)
• Rychlost větru (zvyšuje konvekční chlazení; obvykle se předpokládá při 0,6 m/s až 1,0 m/s pro konzervativní venkovní hodnocení)
• Orientace vodiče (horizontální vs. vertikální ovlivňuje přirozenou konvekci)

Jako praktickou referenci uvádí níže uvedená tabulka orientační jmenovité hodnoty proudu pro hliníkové trubkové přípojnice 6063-T6 při okolní teplotě 40 °C, v klidném vzduchu (konzervativní), s maximální teplotou vodiče 90 °C:

Tyto hodnoty jsou orientační. Vždy provádějte výpočet tepelného výkonu pro konkrétní místo použití aktuální okolní teploty, koeficientu absorpce slunečního záření, emisivity a rychlosti větru pro místo projektu. Ve vysokých polohách nad 2 000 m se hustota vzduchu snižuje a konvekční chlazení je omezeno, což vyžaduje dodatečné snížení typicky 5–10 % na 1 000 m nad 1 000 m nadmořské výšky .

Stejně důležitá je odolnost proti zkratovému proudu. Pro rozvodnu 110 kV s úrovní systémové poruchy 40 kA po dobu 1 sekundy Požadovaný průřez vodiče založený na adiabatickém ohřevu je nutné vypočítat tak, aby teplota nepřekročila limit krátkodobé odolnosti slitiny (typicky 200 °C pro 6063-T6 ). Použití adiabatického vzorce: A = I × √t / K , kde K pro hliník je přibližně 87 A·s^0,5/mm², porucha 40 kA / 1 s vyžaduje minimální průřez přibližně 460 mm² — dobře v rozsahu standardních trubkových profilů, ale parametr, který musí být výslovně ověřen.

Výběr rozměrů: Vnější průměr, Tloušťka stěny a Návrh rozpětí

Výběr správného vnějšího průměru a tloušťky stěny zahrnuje vyvážení tří protichůdných požadavků: proudové zatížitelnosti, mechanickou pevnost při zatížení rozpětím a řízení koronového výboje při vysokých napětích.

Úvahy o proudu a vlivu na kůži

Při výkonových frekvencích (50 nebo 60 Hz) má střídavý proud tendenci proudit přednostně v blízkosti vnějšího povrchu vodiče – kožní efekt. Hloubka slupky pro hliník při 50 Hz je přibližně 11 mm . To znamená, že u trubky s tloušťkou stěny větší než přibližně 11 mm přispívá vnitřní část stěny k vedení proudu méně než vnější zóna. Pro většinu praktických průměrů přípojnic (OD 50–200 mm) s tloušťkou stěny 5–15 mm je vliv kožního efektu mírný, ale měl by být zohledněn ve výpočtech odporu, zejména při vyšších frekvencích nebo s významným obsahem harmonických.

V praxi to znamená, že zvětšení vnějšího průměru (spíše než tloušťky stěny) je efektivnější způsob, jak zvýšit proudovou kapacitu, jakmile tloušťka stěny přesáhne 8–10 mm. Větší průměr také zvětšuje plochu povrchu dostupnou pro odvod tepla konvekcí.

Mechanické zatížení rozpětí

Přípojnice musí nést svou vlastní tíhu, zatížení větrem a v některých oblastech zatížení akumulací ledu v celém konstrukčním rozpětí, aniž by došlo k překročení přípustných mezí napětí nebo průhybu. Kritická kontrola návrhu je maximální ohybové napětí ve středním rozpětí nebo v bodech připevnění svěrek.

Pro jednoduše podepřené vodorovné rozpětí je maximální ohybový moment M = wL²/8, kde w je rozložené zatížení na jednotku délky (N/m) a L je délka rozpětí. Výsledné ohybové napětí σ = M × (OD/2) / I, kde I je druhý moment plochy průřezu trubky. Pro 6063-T6 s mezí kluzu přibližně 170 MPa , návrhové dovolené napětí je obvykle nastaveno na 50–65 % výtěžku , přičemž přípustná je asi 85–110 MPa .

Například stěnová trubka 6063-T6 o průměru 100 mm × 8 mm na rozpětí 10 metrů s rozložením zatížení větrem 300 N/m a vlastní hmotností přibližně 19,2 N/m by bylo vystaveno kombinovanému rozloženému zatížení zhruba 320 N/m. Výsledné ohybové napětí ve středním rozpětí se vypočítá přibližně 62 MPa — pohodlně v povoleném rozsahu, potvrzující, že rozpětí je konstrukčně přijatelné.

Koronový výboj a minimální průměr vodiče

Při napětích nad přibližně 66 kV se gradient elektrického pole na povrchu vodiče stává konstrukčním omezením. Korónový výboj nastane, když povrchové elektrické pole překročí přibližně 1 500 kV/m (špička) ve vzduchu na hladině moře. Zvětšení vnějšího průměru vodiče snižuje gradient povrchového pole a zvyšuje počáteční napětí koróny.

Pro systém 220 kV s napětím mezi fází a zemí přibližně 127 kV (RMS) je minimální vnější průměr vodiče přibližně 80–100 mm je běžně vyžadováno k udržení výkonu korony v přijatelných mezích. Při 500 kV, hodnoty OD 120–180 mm jsou typické. To je důvod, proč je vnější průměr vysokonapěťových přípojnic často řízen požadavky korony spíše než samotným jmenovitým proudem.

Možnosti povrchové úpravy a ochrany proti korozi

Stav povrchu trubkové přípojnice z hliníkové slitiny ovlivňuje jak její dlouhodobou odolnost proti korozi, tak elektrický výkon šroubových nebo sevřených spojů. Pochopení dostupných možností úpravy pomáhá při přizpůsobení specifikace prostředí instalace.

Povrchová úprava frézováním (jako extrudovaný)

Většina hliníkových trubkových přípojnic je dodávána s povrchovou úpravou frézováním – přírodním extrudovaným povrchem s tenkou vrstvou nativního oxidu. To je vhodné pro vnitrozemská, neprůmyslová prostředí se střední vlhkostí. Povrch by měl být očištěn a na všechny šroubové spoje nanesena směs kontaktních spojů, aby se zabránilo galvanické korozi a snížil se přechodový odpor.

Eloxování

Tvrdá anodizace vytváří vrstvu oxidu 25–100 µm tloušťka, výrazně zlepšuje odolnost proti oděru, důlkové korozi a atmosférickému napadení. Je to preferovaná povrchová úprava pro pobřežní prostředí (korozní kategorie námořních C4–C5 podle ISO 9223) a pro instalace v atmosféře chemických závodů. Pamatujte, že eloxované povrchy na kontaktních plochách musí být před eloxováním obroušeny nebo zamaskovány, aby byl zachován nízký kontaktní odpor ve spojích.

Pocínování nebo stříbření v kontaktních zónách

Na kontaktních plochách šroubových spojů pocínování (typicky 10–25 µm ) nebo stříbření ( 5–15 µm ) je často specifikován tak, aby zabránil usazování oxidu hlinitého a zajistil stabilní nízkoodporový elektrický kontakt po celou dobu životnosti. Stříbření poskytuje nižší a stabilnější kontaktní odpor, ale za vyšší cenu; pocínování je široce používáno jako praktická a cenově vyvážená alternativa.

Nátěrové hmoty

V některých průmyslových projektech je trubkové těleso přípojnice (kromě kontaktních zón) potaženo epoxidovým základním nátěrem a polyuretanovým systémem vrchního nátěru. To je běžné v petrochemických nebo pobřežních aplikacích, kde se očekává prostředí korozní kategorie C5-M. Tloušťka povlaku je obvykle 80–120 µm DFT (tloušťka suchého filmu) na jeden nátěr u dvouvrstvého systému.

Tepelná roztažnost a flexibilní návrh připojení

Hliník má koeficient tepelné roztažnosti přibližně 23 x 10⁻⁶/°C — asi o 40 % vyšší než ocel. Na 15metrovém rozpětí přípojnice způsobí změna teploty o 60 °C (od zimní nízké po letní vysoké plné zatížení) lineární roztažení přibližně 20,7 mm . Pokud toto roztažení není přizpůsobeno pružným kompenzátorům nebo posuvným svorkám, výsledné tlakové napětí může způsobit vyboulení, poškození svorky nebo selhání izolátoru.

Standardní praxí je instalace pružného dilatačního spoje – obvykle laminovaného hliníkového flexibilního konektoru nebo vlnovcového kompenzátoru – v intervalech nepřesahujících 30–40 metrů na dlouhých přímých autobusových trasách a na každém místě, kde autobus přechází směr nebo se připojuje k terminálům zařízení. Tam, kde to prostor dovoluje, se také používají expanzní smyčky vytvořené z ohnutých trubkových částí, které poskytují požadovanou kapacitu axiálního pohybu při zachování kontinuity vodiče.

Na připojení svorek zařízení – jako jsou průchodky transformátoru, svorky jističe nebo odpojovací podložky – musí být vždy použit pružný konektor, aby se oddělily tepelné pohyby přípojnice od sil na svorkách zařízení. Většina výrobců transformátorů a rozváděčů specifikuje maximální přípustnou svorkovou sílu, typicky v rozsahu 300–800 N radiální síla , které by tuhé přípojnicové spojení při tepelném cyklování snadno překonalo.

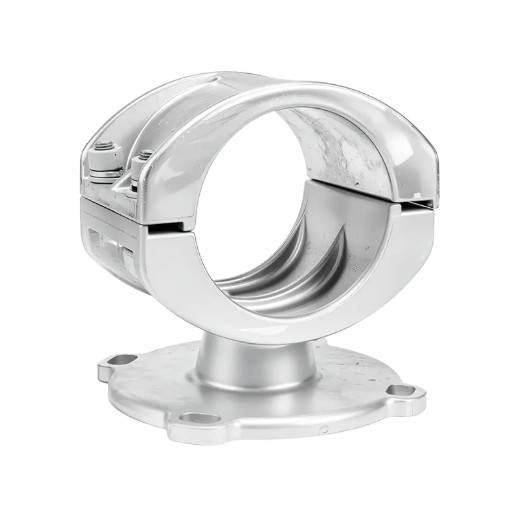

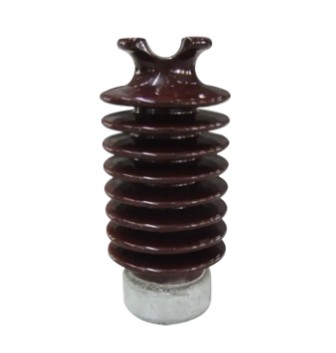

Výběr upínacího a podpůrného hardwaru

Výkon trubkového systému přípojnic z hliníkové slitiny závisí stejně tak na kvalitě a správném výběru nosného hardwaru jako na samotném vodiči. Špatná konstrukce svěrek je jednou z hlavních příčin selhání vibrační únavou v podpěrných bodech.

Pevné vs posuvné svorky

Pevné svorky ukotvují přípojnici pevně v jednom nebo více bodech rozpětí – obvykle uprostřed dlouhého úseku – zatímco posuvné nebo rozšiřovací svorky ve všech ostatních podpěrných bodech umožňují axiální pohyb vodiče. Typické uspořádání pro 30metrovou trasu autobusu používá jednu pevnou svorku uprostřed a posuvné svorky na každém konci a na jakýchkoli mezilehlých podpěrách. Toto uspořádání symetricky řídí pohyb tepelné roztažnosti a zabraňuje vybočení.

Kompatibilita materiálu svorky

Tělesa svorek v přímém kontaktu s hliníkovými přípojnicemi by měla být vyrobena z hliníkové slitiny (nejlépe stejné série slitin) nebo z litiny s vhodným povlakem, aby se zabránilo bimetalické galvanické korozi. Nerezové spojovací prvky s izolačními podložkami nebo anti-galvanickou směsí se doporučují tam, kde železné kování přichází do styku s hliníkem.

Tlumiče vibrací

Eolické vibrace — rezonanční vibrace vyvolané stálým větrem o nízkých rychlostech 1–7 m/s — může způsobit únavové trhliny v místech upevnění svěrek po 10⁷ až 10⁹ nakládacích cyklů . Pro rozpětí přípojnic přesahující 8 metrů na exponovaných venkovních místech by měly být specifikovány tlumiče vibrací typu stockbridge nebo elastomerové tlumicí manžety. Ty jsou obvykle instalovány uvnitř 0,5 až 1,0 metr každé nosné svorky.

Normy a požadavky na testování pro hliníkové trubkové přípojnice

Shoda s uznávanými normami zajišťuje, že vámi specifikovaná trubková přípojnice z hliníkové slitiny byla vyrobena a testována podle definovaných prahových hodnot kvality. Nejrelevantnější jsou následující normy:

• IEC 60105 — Hliník a slitiny hliníku: tvářené výrobky pro elektrické účely. Zahrnuje požadavky na chemické složení, mechanické vlastnosti a vodivost pro slitiny řady 1350 a 6xxx používané ve vodičích přípojnic.
• ASTM B241 / B241M — Standardní specifikace pro bezešvé trubky z hliníku a slitin hliníku a bezešvé extrudované trubky. Široce uváděno pro rozměrové tolerance, vlastnosti v tahu a složení slitin trubkových výrobků 6061 a 6063.
• EN 755-2 / EN 754-2 — Evropské normy pro kulaté a tažené trubky z vytlačovaných hliníkových slitin, které specifikují mechanické vlastnosti pro slitiny 6063 a 6061 v různých teplotách.
• GB/T 5585,2 — Čínská národní norma pro přípojnice z hliníku a slitin hliníku pro elektrické účely. Relevantní pro projekty v Číně a pro produkty pocházející od čínských dodavatelů hliníkových trubkových přípojnic.
• IEC 62271-1 — Společné specifikace pro vysokonapěťová spínací a řídicí zařízení. Řídí požadavky na nárůst teploty, odolnost proti zkratu a dielektrický výkon pro systémy přípojnic v sestavách rozváděčů.
• IEEE Std 605 — Průvodce IEEE pro návrh sběrnic ve vzduchem izolovaných rozvodnách. Poskytuje komplexní metodiku pro jmenovitý proud, mechanické provedení a výpočty zkratové síly pro venkovní instalace přípojnic.

Při vyžádání cenové nabídky od dodavatele hliníkových trubkových přípojnic uveďte, která norma upravuje vlastnosti materiálu, rozměrové tolerance a certifikaci zkoušek. Vyžádejte si certifikáty o zkoušce mlýnů (MTC), které potvrzují chemické složení a mechanické vlastnosti pro konkrétní výrobní šarži, nikoli generická katalogová data.

Co je třeba hodnotit při výběru dodavatele hliníkových trubkových přípojnic

Rozhodnutí o nákupu trubkových přípojnicových systémů z hliníkové slitiny zahrnují více než jen porovnání katalogových specifikací. Technicky kompetentní a kvalitní dodavatel omezuje projektová rizika ve fázi návrhu, výroby, dodávky a instalace.

Možnost vytlačování a výroby

Schopný dodavatel hliníkových trubkových přípojnic by měl provozovat nebo mít přímý přístup k vytlačovacím lisům schopným vyrábět požadovaný rozsah OD – typicky Vnější průměr 40 mm až 300 mm pro aplikace rozvoden. Ověřte, že dodavatel může dodržet rozměrové tolerance specifikované vaším návrhem: obvykle ±0,5 % na OD and ±5% na tloušťku stěny pro standardní tolerance EN nebo ASTM nebo užší tolerance pro aplikace přesných rozvaděčů.

Zpracování s přidanou hodnotou

Mnoho projektů rozvoden vyžaduje přípojnice, které se dodávají předem nařezané na délku, s vyvrtanými nebo vyraženými otvory pro šrouby, opracovanými čelními plochami a pokovenými kontaktními zónami. Potvrďte, zda dodavatel poskytuje tyto služby s přidanou hodnotou interně nebo je uzavírá subdodavatelsky, protože subdodávky prodlužují dobu realizace a potenciální mezery v kontrole kvality. Vlastní schopnost CNC obrábění, vrtání a pokovování je významným rozdílem.

Sledovatelnost materiálu

Úplná sledovatelnost materiálu – od čísla taveniny předvalků přes vytlačování, tepelné zpracování a konečnou kontrolu – je požadavkem pro projekty v oblasti energetiky a energetiky. Dodavatel by měl být schopen poskytnout tepelné číslo, certifikaci slitiny, označení teploty a výsledky mechanických zkoušek vysledovatelné ke konkrétnímu dodanému produktu. To je zvláště důležité pro projekty podléhající kontrole třetí strany nebo kontrole vlastníka inženýra.

Řízení kvality a certifikace třetích stran

Certifikace ISO 9001 je základním předpokladem pro důvěryhodného dodavatele hliníkových trubkových přípojnic. Pro jaderné projekty, projekty na moři nebo projekty sousedící s obranou mohou platit další požadavky na systém kvality (např. ISO 3834 pro kvalitu svařování, NADCAP pro povrchovou úpravu). Vyžádejte si důkazy o auditech třetích stran a vyžádejte si zákaznické reference ze srovnatelných rozvoden nebo přenosových projektů.

Dodací lhůta a balení

Standardní profily zásob (OD 50–150 mm v 6063-T6) jsou obvykle k dispozici s dodacími lhůtami 2–6 týdnů od skladových dodavatelů. Mohou vyžadovat vlastní průměry, třídy slitin nebo silně zpracované součásti 8–16 týdnů od zadání objednávky. Potvrďte požadavky na exportní balení – přípojnice delší než 6 metrů vyžadují zakázkovou dřevěnou bednu nebo ocelové výpalky, aby se zabránilo poškození při přepravě, a zkušenosti dodavatele s mezinárodní přepravní dokumentací stojí za ověření u přeshraničních projektů.

Nejlepší postupy instalace pro dlouhodobou spolehlivost

Dokonce i správně specifikovaná trubková přípojnice z hliníkové slitiny může mít nižší výkon nebo předčasně selhat, pokud jsou instalační postupy nedostatečné. Následující body shrnují nejkritičtější požadavky na instalaci.

• Společná příprava: Bezprostředně před montáží očistěte všechny šroubované kontaktní plochy nerezovým drátěným kartáčem na lesklý kov. Před sešroubováním naneste vodivou spojovací hmotu (obsahující částice zinku nebo podobnou) na oba lícované povrchy. Před dokončením spoje nenechávejte vyčištěné povrchy odkryté déle než přibližně 30 minut.
• Kroutící moment šroubu: U všech šroubových spojů hliník-hliník použijte pod hlavy šroubů a matice pružné podložky Belleville (diskové pružné podložky). Hliník se při trvalém tlakovém zatížení dotvaruje, což způsobuje, že upínací síla šroubového spoje časem klesá. Podložky Belleville kompenzují toto uvolnění a udržují odpovídající kontaktní tlak. Dodržujte plán točivého momentu specifikovaný výrobcem svorky nebo konektoru – obvykle 30–60 Nm pro šrouby M12 ve spojích hliník-hliník.
• Zarovnání: Před utažením podpěrných svorek se ujistěte, že jsou segmenty přípojnice správně vyrovnány. Boční nesouosost o více než 2–3 mm v polohách spojů zavádí koncentrace ohybového napětí, které snižují únavovou životnost při větrném a zkratovém elektromagnetickém zatížení.
• Svařované spoje: Tam, kde se provádí polní svařování (např. u expanzních smyček nebo T-spojů), použijte proces MIG nebo TIG s přídavným drátem ER4043 nebo ER5356, jak je vhodné pro základní slitinu. Tepelné zpracování po svařování není obecně vyžadováno pro spoje přípojnic 6063 nebo 6061, ale tepelně ovlivněná zóna zaznamená místní snížení pevnosti v tahu přibližně 30–40 % vzhledem k teplotě T6 — to musí být zohledněno v mechanickém návrhu.
• Kontrola po instalaci: Proveďte termografický průzkum všech šroubových spojů pod zatížením 3 měsíce uvedení do provozu k identifikaci všech vysoce odolných spojů dříve, než se stanou servisním problémem. Opakujte v intervalech ne delších než 3 roky pro kritické distribuční přípojnicové systémy.
