Co dělá ze sloupových izolátorů páteř moderní vysokonapěťové infrastruktury

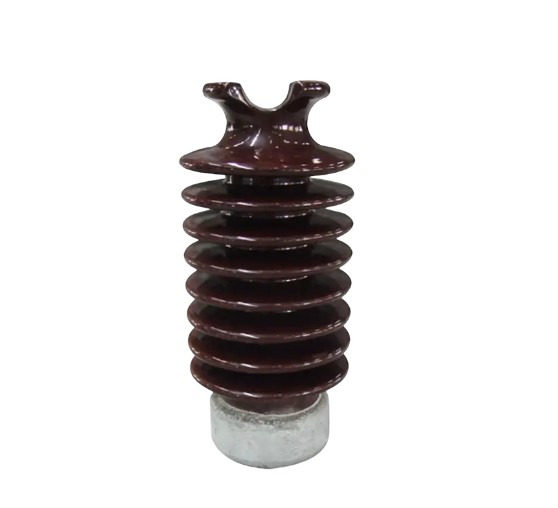

A sloupkový izolátor je tuhá izolační součást používaná v rozvodnách, přenosových vedeních a rozvaděčích k podpoře živých vodičů a k zajištění elektrické izolace. Navzdory neustálému vývoji nových izolačních technologií zůstávají sloupové izolátory preferovaným řešením pro zajištění bezpečného a stabilního provozu sítě napájecí systémy do 550kV díky jejich osvědčené mechanické pevnosti a elektrickému výkonu. Jejich izolační odpor je obvykle udržován výše 1,0 × 10¹³Ω , s dosahující životnosti 20 až 40 let , což z nich dělá jednu z nejhospodárnějších dlouhodobých investic do energetické infrastruktury.

Základní aplikační pole a napěťové pokrytí

Použití postizolátorů zahrnuje několik kritických fází energetických systémů, od distribuce středního napětí až po přenos ultravysokého napětí.

Rozvodny a rozvodny

V rozvodnách se sloupové izolátory primárně používají k podpoře přípojnic, odpojovačů a jističů. Standardní modely nabízejí nosnost v ohybu od 2 kN až 20 kN , splňující požadavky na výstupní vedení transformátorů s různými kapacitami. pro 550kV rozvodny ultravysokého napětí , porcelánové sloupkové izolátory zůstávají hlavní volbou díky své vynikající odolnosti vůči povětrnostním vlivům a mechanické stabilitě.

Obnovitelné energetické elektrárny

S rychlým růstem větrné a fotovoltaické instalované kapacity výrazně stoupla poptávka po postizolátorech v posilovacích stanicích obnovitelné energie. Tyto stanice jsou typicky umístěny v pobřežních, pouštních nebo vysokohorských oblastech, což klade vyšší požadavky na odolnost izolátorů proti znečištění a teplotním rozdílům. Nástavbové izolátory z kompozitního materiálu prokazují v takových scénářích silnější přizpůsobivost.

Průmyslové rozvody energie

V rozvodných skříních a rozvaděčích podniků těžkého průmyslu, jako je metalurgie a chemický průmysl, se sloupové izolátory používají k upevnění a izolaci vodičů s proudem. Prach, solná mlha a chemická koroze v průmyslovém prostředí neustále ohrožují povrchy izolátorů, takže míra pronikání produktů proti vzplanutí znečištění rok od roku roste.

Srovnání technologie materiálů a doporučení pro výběr

Současnému trhu s postizolátory dominují dvě hlavní technické cesty: porcelán a kompozitní polymer, z nichž každá má odlišné výkonnostní zaměření vhodné pro různá provozní prostředí.

Z pohledu výběru, Scénáře 550 kV ultravysokého napětí stále dominují porcelánové izolátory; zatímco v 220 kV a méně projekty umístěné v pobřežních, průmyslovém znečištění nebo prostředí s vysokou vlhkostí, podíl na trhu kompozitních polymerových izolátorů rychle roste. U stanic vyžadujících častou údržbu nebo umístěných v nepřístupných oblastech může výhoda nízké hmotnosti kompozitních materiálů výrazně snížit náklady na provoz a údržbu.

Klíčové ukazatele výkonu a dlouhodobé ověřování spolehlivosti

Spolehlivost sloupkový izolátors přímo souvisí s bezpečným provozem energetické sítě a jejich výkon jádra musí být ověřen přísnými typovými testy a dlouhodobými provozními daty.

Výkon elektrické izolace

Vysoce kvalitní izolátory sloupků musí udržovat izolační odpor stabilně výše 1,0 × 10¹³Ω aby se zajistilo, že při jmenovitém napětí nedojde k překročení svodového proudu nebo přeskoku povrchu. Ve vlhkých a kontaminovaných podmínkách vykazují kompozitní polymerní materiály díky své hydrofobnosti výrazně menší snížení napětí při přeskoku než porcelánové materiály – což je charakteristika zvláště kritická během období dešťů nebo v prostředí pobřežní solné mlhy.

Mechanická nosnost

Standardní rozsah návrhového zatížení v ohybu pro sloupové izolátory je typicky 2 kN až 20 kN . Výběr musí komplexně zohledňovat kombinované účinky napětí vodiče, zatížení větrem, zatížení ledem a elektrodynamické síly nakrátko. Pro velké rozpětí nebo tratě s velkou ledovou plochou se doporučuje vybrat vyztužené výrobky s ohybovým zatížením výše 16 kN a vyhradit si dostatečné bezpečnostní rezervy.

Mechanismy životnosti a stárnutí

Za normálních provozních podmínek je projektovaná životnost sloupkových izolátorů 20 až 40 let . Stárnutí porcelánových izolátorů se projevuje především úbytkem mechanické pevnosti a zhoršením glazury; Kompozitní polymerní izolátory vyžadují pozornost, aby se silikonový kaučuk vytrácel z prášku, tvrdl a křehčil jádro tyče. Pravidelné infračervené měření teploty, ultrazvukové testování a detekce hydrofobnosti jsou účinnými prostředky k prodloužení jejich životnosti.

Průmyslový technologický vývoj a budoucí trendy

Odvětví výroby izolátorů se vyvíjí směrem k vysokému výkonu, inteligenci a ekologizaci s integrací nových materiálů a detekčních technologií přetvářejících formy produktů.

Průběžná optimalizace kompozitních materiálů

Složení povlaků z vysokoteplotního vulkanizovaného silikonového kaučuku (HTV) a vulkanizovaného silikonového kaučuku za pokojové teploty (RTV) se neustále zdokonaluje. Aplikace nových plniv a spojovacích činidel zlepšila odolnost kompozitních izolátorů proti erozi o více než 30 % . Někteří výrobci již uvedli na trh kompozitní sloupkové izolátory použitelné pro 363 kV a více , postupně pronikající do pole ultravysokého napětí.

Integrace technologie inteligentního monitorování

Chytré izolátory sloupků s vestavěnými tenzometry, teplotními senzory a senzory svodového proudu vstoupily do fáze pilotní aplikace. Tato zařízení mohou monitorovat mechanické zatížení, povrchovou teplotu a stav degradace izolace v reálném čase, což umožňuje přechod od pravidelné údržby k údržbě založené na stavu. Průmyslové odhady naznačují, že inteligentní monitorovací technologie může snížit neplánované výpadky způsobené selháním izolátoru. 40 % až 60 % .

Požadavky na životní prostředí a recyklovatelnost

S pokrokem v globálních cílech uhlíkové neutrality sítě se kontrole spotřeby energie během výroby izolátoru a recyklaci na konci životnosti dostává stále větší pozornost. Suroviny pro porcelánové izolátory (bauxit s vysokým obsahem oxidu hlinitého, křemen atd.) jsou široce dostupné a recyklovatelné; kompozitní izolátory čelí technickým výzvám při oddělování a recyklaci jádrové tyčové pryskyřice a silikonového kaučuku, přičemž pyrolýza a metody chemické degradace jsou aktuálními oblastmi výzkumu.

Osvědčené postupy nákupu a provozu a údržby

Pro energetické společnosti a inženýrské dodavatele jsou vědecká rozhodnutí o nákupu a strategie údržby klíčem k zajištění dlouhodobého spolehlivého provozu sloupkový izolátors .

Kontrolní seznam pro ověření kvalifikace dodavatele

• Zda jsou k dispozici kompletní protokoly o typových zkouškách, včetně dat elektrických, mechanických a tepelně-mechanických testů
• Zda existuje záznam ve vysokonapěťových aplikacích, zejména provozní záznamy při cílových úrovních napětí a klimatických podmínkách
• Zda je dodavatelský řetězec surovin stabilní a zda jsou procesy slinování porcelánu nebo vulkanizace polymerů vyzrálé a kontrolovatelné
• Zda systém managementu kvality prošel certifikací ISO 9001 a certifikací pro energetiku

Instalace na místě a běžná údržba

1. Před instalací zkontrolujte vzhled izolátoru, zda neobsahuje praskliny, vady glazury nebo poškození prošlupem, a ověřte, zda povrchová vzdálenost splňuje požadavky na stupeň znečištění
2. Při utahování šroubů používejte momentové klíče, abyste zabránili koncentraci napětí v porcelánových dílech nebo selhání těsnění na koncích kompozitního izolátoru v důsledku nadměrného utažení
3. Po uvedení do provozu provádějte čištění po výpadku a testování hydrofobnosti každé 1 až 3 roky; zkrátit cyklus na roční v oblastech se silným znečištěním
4. Vytvořte jednotlivé záznamy o izolátoru, zdokumentujte tovární parametry, údaje o testech a historii údržby pro podporu posouzení stavu
