Proč jsou trubkové přípojnice z hořčíkové slitiny nezbytné pro systémy přenosu ultravysokého napětí？

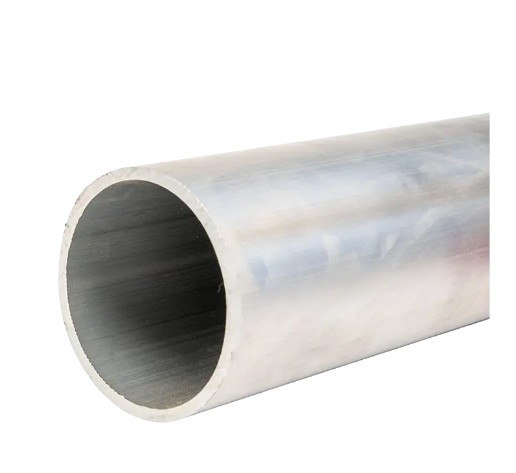

Trubkové přípojnice ze slitiny hořčíku a hliníku pro ultravysoké napětí (UHV). slouží jako hlavní vodivé komponenty pro 500 kV a vyšší systémy pro přenos a transformaci energie pro velmi vysoké a velmi vysoké napětí . Tyto produkty jsou vyráběny za použití materiálových systémů ze slitiny hořčíku a hliníku prostřednictvím přesných procesů tváření vytlačováním. lehká konstrukce, vysoká elektrická vodivost a vynikající mechanická pevnost . Produktová řada zahrnuje více materiálových specifikací včetně slitiny hliníku a hořčíku 6063G, slitiny hliníku a manganu LF21Y, slitiny hliníku vzácných zemin 6R05 a slitiny hliníku odolného vůči teplu 2A14, které komplexně pokrývají scénáře aplikací UHV od 220 kV, 500 kV, 750 kV, 0kV, ± 800k. Za jmenovitých provozních podmínek dosahuje elektrická vodivost ≥60 % IACS , se jmenovitou proudovou kapacitou až 12 000 A , pevnost v tahu zachována v 180-250MPa rozsah, provozní teplotní pokrytí od -40 ℃ až 150 ℃ a navrženou životností 30-40 let .

Konstrukce materiálového systému a složení slitiny

Třídy a vlastnosti primárních slitin

Výběr materiálu pro Trubkové přípojnice UHV ze slitiny hořčíku a hliníku přímo určuje jejich elektrický výkon a mechanickou spolehlivost. Současné technické aplikace primárně využívají následující čtyři kategorie slitin:

• 6063G slitina hliníku a hořčíku : Patří do systému tepelně zpracovatelné zpevňující slitiny Al-Mg-Si, který se vyznačuje vynikajícím výkonem zpracování vytlačováním a odolností proti korozi. Elektrická vodivost je přibližně 53-55% IACS, s pevností v tahu 120-150MPa, vhodná pro konvenční systémy přípojnic UHV rozvoden.
• LF21Y slitina hliníku a manganu : Antikorozní hliníková slitina řady Al-Mn s vynikající odolností proti atmosférické korozi a dobrou svařitelností, se střední pevností. Primárně se používá ve venkovních rozvodnách v pobřežních a vysoce vlhkých prostředích.
• Hliníková slitina 6R05 vzácných zemin : Obsahuje prvky vzácných zemin (jako je Ce, La atd.) do hliníkové matrice, výrazně zjemňuje strukturu zrna, zvyšuje pevnost při vysokých teplotách a odolnost proti tečení. Elektrická vodivost dosahuje ≥60% IACS, s pevností v tahu 180-220MPa, vhodné pro vysokoproudé, vysoce zatížené UHV uzlové stanice.
• Tepelně odolná hliníková slitina 2A14 : Vysoce pevná žáruvzdorná slitina řady Al-Cu-Mg-Si schopná dlouhodobého provozu nad 150℃, s pevností v tahu přesahující 250MPa. Používá se hlavně pro výstupy generátorů, transformátory elektrických pecí a další aplikace s vysokým proudem a vysokými teplotami.

Kritická kontrola chemického složení

Přesná kontrola složení slitiny je předpokladem pro zajištění konzistentního výkonu přípojnic. Vezmeme-li jako příklad slitinu 6063G, hmotnostní podíly jejích primárních prvků musí být přísně kontrolovány v následujících rozmezích:

Hořčík (Mg), jako primární legující prvek, se spojuje s křemíkem (Si) a vytváří zpevňující fáze Mg2Si. Prostřednictvím tepelného zpracování T6 (umělé stárnutí v roztoku) lze výrazně zvýšit pevnost materiálu. Mezitím má přidání hořčíku relativně malý negativní dopad na elektrickou vodivost, což umožňuje slitině 6063G dosáhnout vynikající rovnováhy mezi pevností a vodivostí.

Elektrický výkon a proudová zatížitelnost

Elektrická vodivost a odporové charakteristiky

Hlavními indikátory elektrického výkonu pro UHV trubkové přípojnice jsou elektrická vodivost a stejnosměrný odpor. Podle údajů technických měření vykazují různé třídy slitin různé vodivé vlastnosti:

• 6063G-T6 Stav : Elektrická vodivost ≥53 % IACS, měrný odpor při 20℃ přibližně 0,0325 Ω·mm²/m
• 6101-T7 Stav : Elektrická vodivost ≥56 % IACS, měrný odpor při 20℃ přibližně 0,0308 Ω·mm²/m
• 6R05 slitina vzácných zemin : Elektrická vodivost ≥60 % IACS, měrný odpor při 20℃ přibližně 0,0287 Ω·mm²/m
• 1060 čistý hliník : Elektrická vodivost ≥61 % IACS, ale s nižší mechanickou pevností, používá se pouze v aplikacích, kde požadavky na pevnost nejsou kritické

Vezměme si jako příklad rozvodnu 500 kV při použití trubkových přípojnic 6063G s vnějším průměrem 160 mm a tloušťka stěny 8 mm , plocha průřezu je přibližně 3 848 mm² . Při okolní teplotě 35 ℃ a povolené teplotě vodiče 80 ℃ dosahuje nepřetržitá proudová zatížitelnost 4 500-5 000 A . Pokud se použije slitina vzácných zemin 6R05 stejné specifikace, lze proudovou zatížitelnost zvýšit na 4,800-5,300A , což představuje zlepšení přibližně o 6–8 %.

Referenční návrh aktuální nosnosti

Návrh proudové zatížitelnosti trubkových přípojnic musí komplexně zohledňovat průřez vodiče, podmínky rozptylu tepla, okolní teplotu a faktory slunečního záření. Následující tabulka uvádí referenční hodnoty proudové zatížitelnosti typických specifikací za venkovních podmínek (okolní teplota 35℃, teplota vodiče 80℃, intenzita slunečního záření 1 000 W/m²):

Je pozoruhodné, že když se používají trubkové přípojnice pro propojení mezi GIS (Gas Insulated Switchgear) a transformátory nebo jističi skutečná proudová zatížitelnost musí být vynásobena korekčním faktorem 0,85-0,90 kvůli kompaktnímu prostoru a omezenému rozptylu tepla.

Mechanická pevnost a konstrukční návrh

Pevnost v tahu a kluzu

UHV trubkové přípojnice musí během provozu odolat vícenásobnému mechanickému zatížení včetně vlastní tíhy, tlaku větru, námrazy a zkratových elektrodynamických sil. Jejich mechanické ukazatele výkonu musí splňovat následující požadavky:

• Pevnost v tahu (Rm) : ≥180MPa (slitina 6R05 může dosáhnout nad 220MPa)
• Mez kluzu (Rp0,2) : ≥120MPa (6063G ve stavu T6 přibližně 150MPa)
• Prodloužení (A50) : ≥8 % (nezabezpečuje žádné křehké lomy během ohýbání při instalaci)
• Elastický modul : Přibližně 70 GPa, ekvivalent čistého hliníku

Při nárazu zkratového proudu musí přípojnice odolávat obrovským elektrodynamickým silám. Přijetí a 50 kA/3s zkratový proud jako příklad, elektrodynamická síla mezi sousedními paralelními vodiči může dosáhnout několika tisíc Newtonů na metr, což vyžaduje, aby přípojnice měly nejen dostatečnou statickou pevnost, ale také dobrou odolnost proti únavě. Mez únavy slitin hořčíku a hliníku je přibližně 35–40 % pevnosti v tahu, poskytující dobrou odolnost v prostředí vibrací vyvolaných větrem a vibrací při zkratu.

Návrh průhybu a rozpětí podpory

Rozpětí podpěry trubkových přípojnic přímo ovlivňuje náklady na projekt a provozní bezpečnost. Podle norem IEEE Std 605 a DL/T 5222 je maximální průhyb venkovních trubkových přípojnic obecně omezen na 1/200 až 1/150 rozpětí. Vezmeme-li běžně používané φ160 × 8 mm trubková přípojnice jako příklad, při kombinovaném působení vlastní hmotnosti a základního tlaku větru (0,5 kN/m²) může maximální rozpětí podpory dosáhnout 8-10 metrů . Pokud se použijí zesílené podpěry nebo se rozpětí sníží na 6-7 metrů, lze průhyb výrazně snížit a zlepšit odolnost proti vibracím způsobeným větrem.

Pro aplikace s velkým rozpětím v rozvodnách UHV (jako jsou křížení silnic nebo oblastí vybavení), trubkový tlumicí drát přípojnice Často se používají kompozitní konstrukce nebo se do středního rozpětí přidávají pomocné podpěry, aby se potlačily vibrace způsobené vánkem a vibrace při zkratu. Měření ukázala, že po instalaci tlumicích vedení z hliníkových lankových drátů uvnitř trubkových přípojnic lze amplitudu vibrací vyvolaných větrem snížit o přes 60 % účinně předchází rizikům únavových zlomenin.

Odolnost proti povětrnostním vlivům a ochrana proti korozi

Atmosférické korozní chování

Povrch trubkových přípojnic ze slitiny hořčíku a hliníku přirozeně tvoří hustý Film oxidu Al2O3 s tloušťkou přibližně 2-10 nm. Tento oxidový film vykazuje dobrou stabilitu v prostředí s hodnotami pH mezi 4-9, čímž účinně zabraňuje další korozi podkladu. V průmyslové atmosféře (obsahující SO₂), mořské atmosféře (obsahující Cl⁻) a kyselém dešti však může dojít k poškození oxidového filmu, což vede k důlkové nebo mezikrystalové korozi.

Údaje zrychlených korozních testů ukazují, že roční míra koroze slitiny 6063G v průmyslovém atmosférickém prostředí je přibližně 0,5-1,5μm a přibližně v mořském atmosférickém prostředí 1,0-3,0μm . Na základě projektované životnosti 30 let a tloušťky stěny 8 mm je i bez dodatečné ochrany pouze ztráta korozí 1–2 % tloušťky stěny, což má omezený dopad na pevnost konstrukce. V silně korozívním prostředí (jako jsou pobřežní oblasti s vysokým obsahem soli a mlhy) se však doporučuje povrchová anodizace nebo antikorozní nátěr.

Procesy povrchové ochrany

Pro prodloužení životnosti trubkových přípojnic v drsném prostředí se běžně používají následující ochranná opatření:

1. Eloxování : Generování 10-25μm silného Al₂O₃ filmu na povrchu elektrochemickými metodami, vyznačující se vysokou tvrdostí a dobrými izolačními vlastnostmi, s 3-5krát zlepšenou odolností proti korozi.
2. Fluorokarbonový povlak : Nástřik PVDF nebo FEVE fluorokarbonových povlaků s tloušťkou filmu 30-50μm, vykazující vynikající zachování barvy a lesku v ultrafialovém prostředí a prostředí se slanou mlhou, s životností ochrany proti korozi přesahující 20 let.
3. Potahování za horka : Aplikace žárového zinkování nebo pocínování na spojovací materiál a jiné odlišné kovové kontaktní plochy, aby se zabránilo galvanické korozi.
4. Ochrana proti vodivému tuku : Nanesení vodivého maziva obsahujícího zinek nebo stříbro na kontaktní povrchy spojů, aby se snížil kontaktní odpor a izoloval vzduch a vlhkost.

Trendy vývoje technologií

Nové materiály a procesy

Jak projekty UHV postupují směrem k vyšším napěťovým třídám a větší přenosové kapacitě, technologie trubkových přípojnic ze slitiny hořčíku a hliníku se neustále vyvíjí:

• Nano-kompozitní zpevnění : Zavedení částic TiB₂ nebo Al₂O₃ v nanoměřítku do hliníkové matrice může zvýšit pevnost v tahu na nad 300 MPa aniž by došlo k výraznému snížení elektrické vodivosti a zároveň ke zlepšení odolnosti proti tečení.
• Technologie kontinuálního vytlačování : Použití procesů kontinuálního vytlačování Conform umožňuje výrobu trubkových přípojnic neomezené délky, čímž se eliminují slabiny rozhraní z konvenčního vytlačování a výrazně se zlepšuje konzistence produktu.
• Online kalení a stárnutí : Integrace procesů vytlačování, kalení a stárnutí do jediné výrobní linky zkracuje výrobní cykly, zatímco přesné řízení teploty snižuje odchylky výkonu ve stavu T6 na ±5 %.

Technologie inteligentního monitorování

Moderní rozvodny UHV postupně zavádějí technologie internetu věcí a umělé inteligence pro monitorování provozních podmínek trubkových přípojnic v reálném čase:

1. Distribuované měření teploty optických vláken : Pokládání optických vláken na povrch trubicových přípojnic nebo na spoje s využitím principů Ramanova rozptylu nebo Brillouinova rozptylu k dosažení distribuovaného měření teplotního pole s přesností ±1℃ a prostorovým rozlišením 0,5 metru.
2. Bezdrátové monitorování napětí : Instalace miniaturních bezdrátových snímačů pnutí v podpěrných bodech a uprostřed rozpětí pro shromažďování frekvence a amplitudy vibrací v reálném čase, identifikující rizika vibrací způsobených vánkem a cvalem ledu prostřednictvím spektrální analýzy.
3. Predikce chyb AI : Školení modelů strojového učení na základě historických provozních dat, provádění fúzní analýzy na vícerozměrných datech, včetně teploty, vibrací a meteorologických podmínek, za účelem předvídání potenciálních poruch 72 hodin předem s přesností přesahující 90 %.

Při pohledu dopředu Trubkové přípojnice UHV ze slitiny hořčíku a hliníku se bude vyvíjet směrem vyšší pevnost, vyšší elektrická vodivost, delší životnost a vyšší inteligence , poskytující solidní podporu vybavení pro budování nového energetického systému s obnovitelnými zdroji energie jako hlavní oporou.
